Bayonet Details (Top):

Bayonet Name:Model 1914 Pioneer Bayonet
First Issued:1914
Overall Length:610 mm
Blade Length:483 mm
Permission required:Ger: Keine Bewilligung und Meldung notwendig.
Model 1914 Pioneer Bayonet

Description:
Text only available in German:
Bei der Klinge des Model 1914 Pioneer Bayonet wölbt sich die Schneidefläche an der Spitze; das Model 1906 Pioneer Bayonet hingegen hatte die Klinge des Vetterli-Faschinenmessers, welche gerade war.

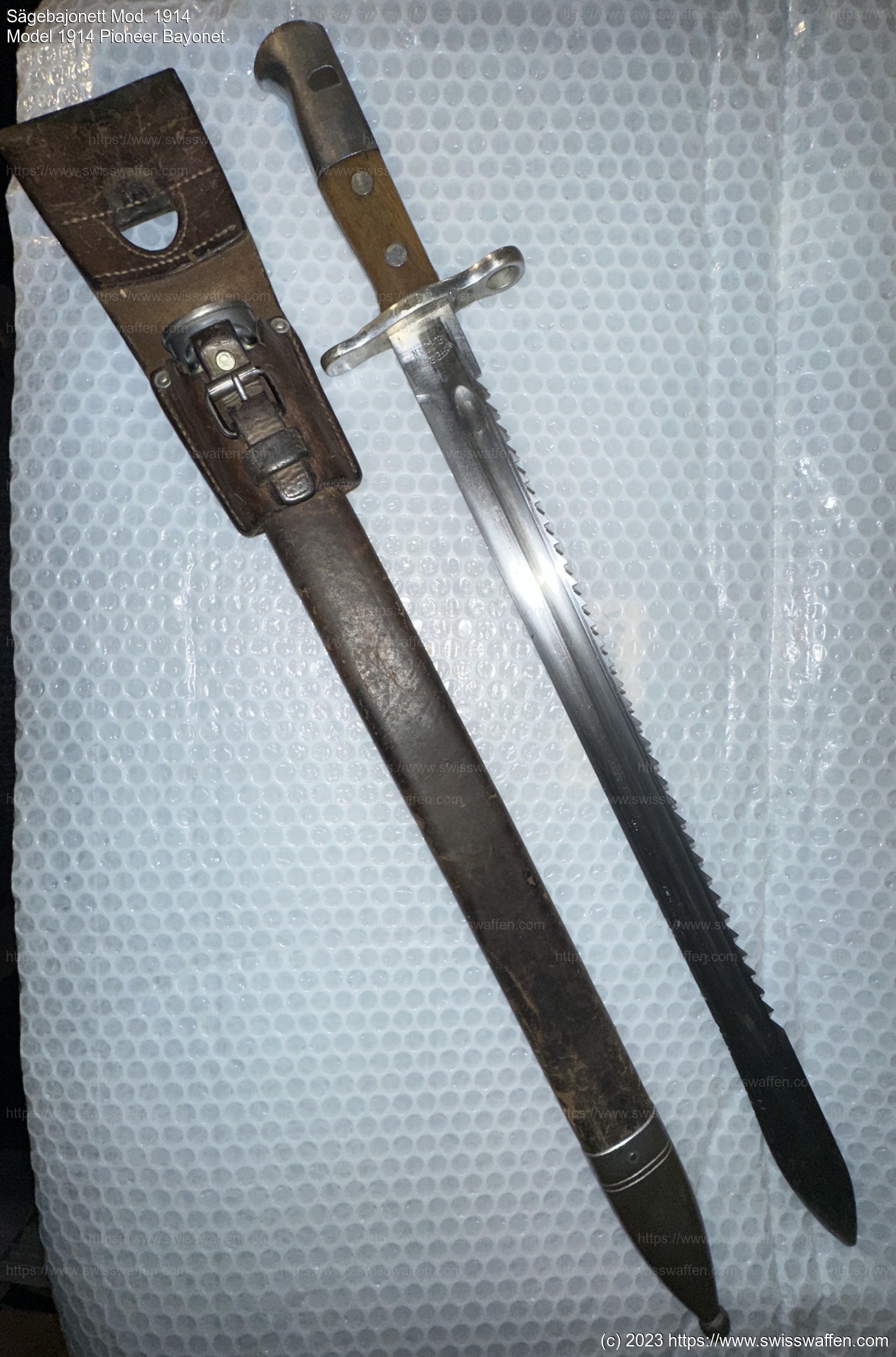

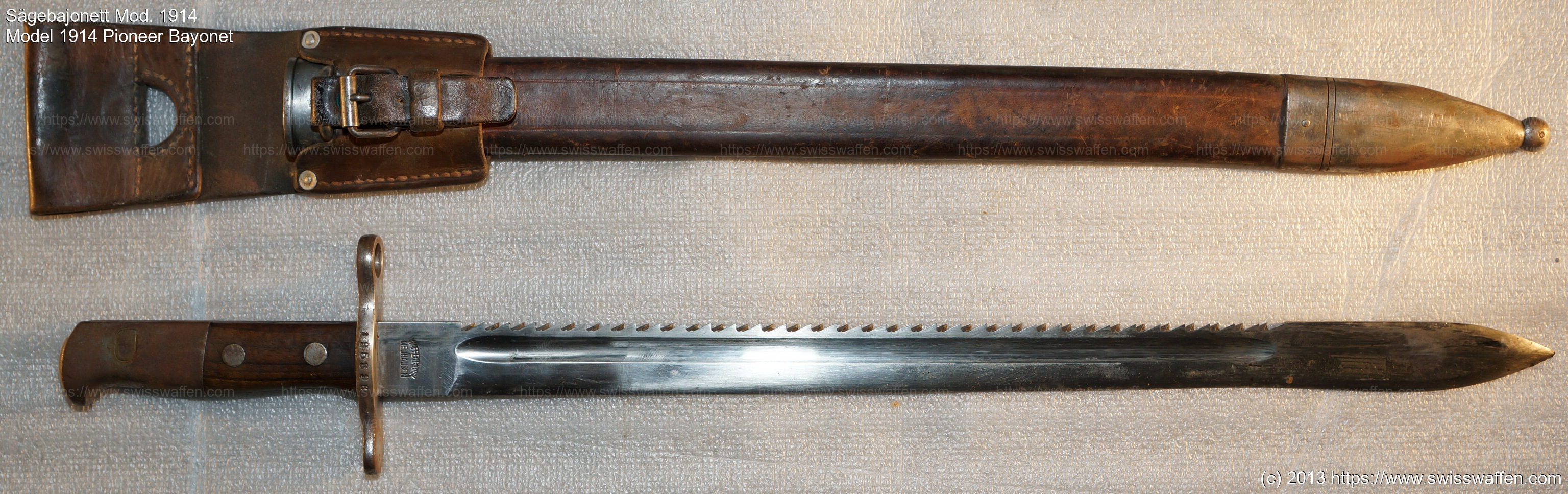

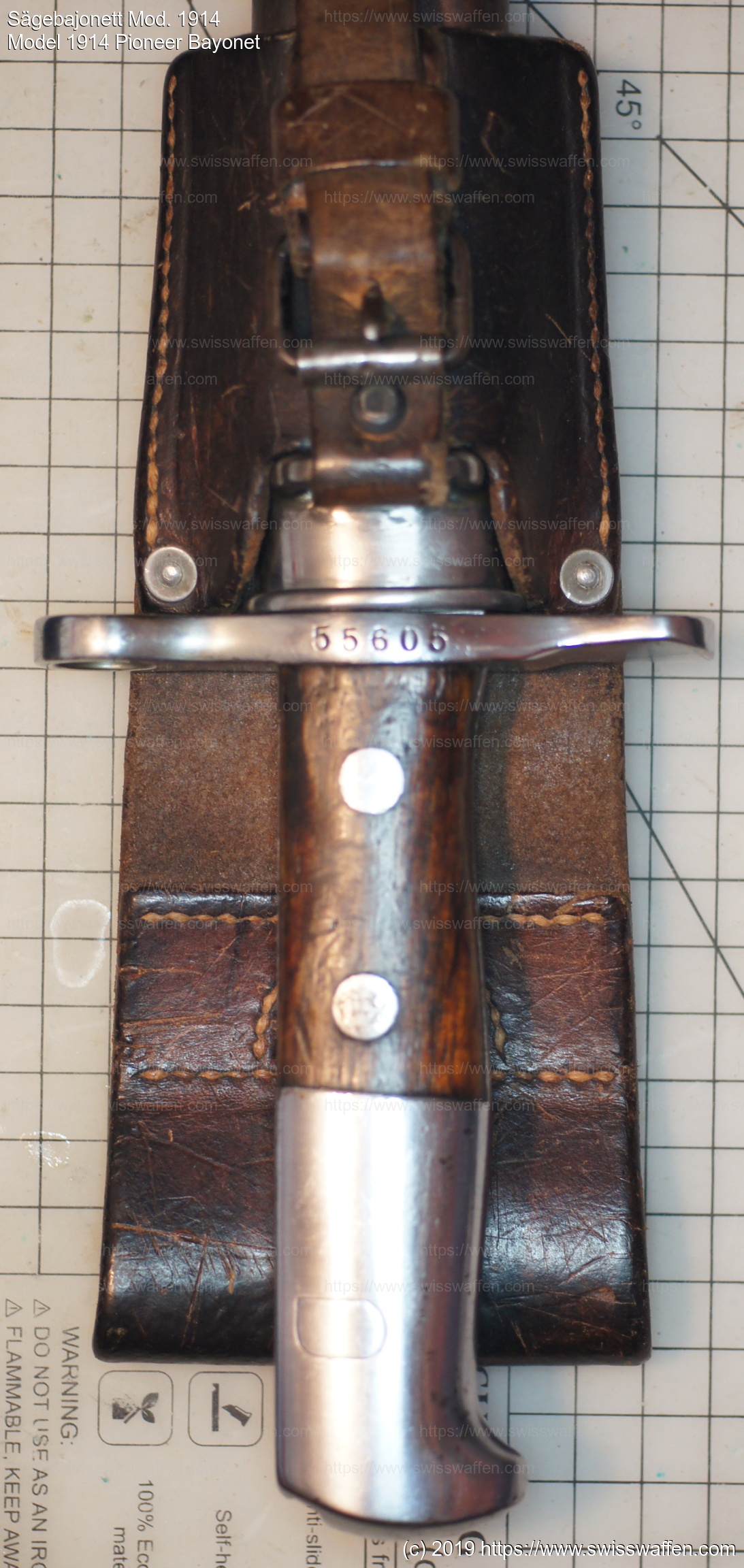

Die Model 1914 Pioneer Bayonet wurden zuerst mit Lederscheiden mit Stahlbeschlägen, dann ab ca. 1938 mit Stahlscheiden
ausgeliefert.

Hersteller des Model 1914 Pioneer Bayonet waren:

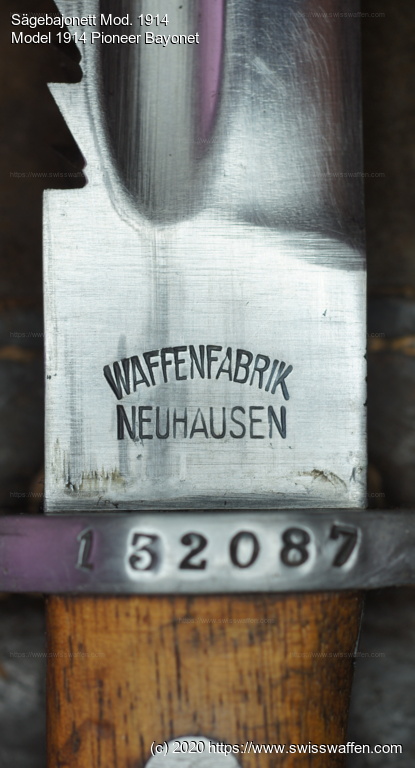

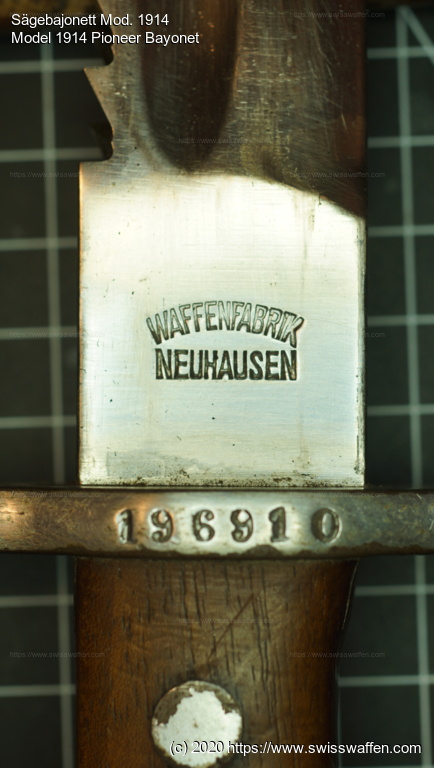

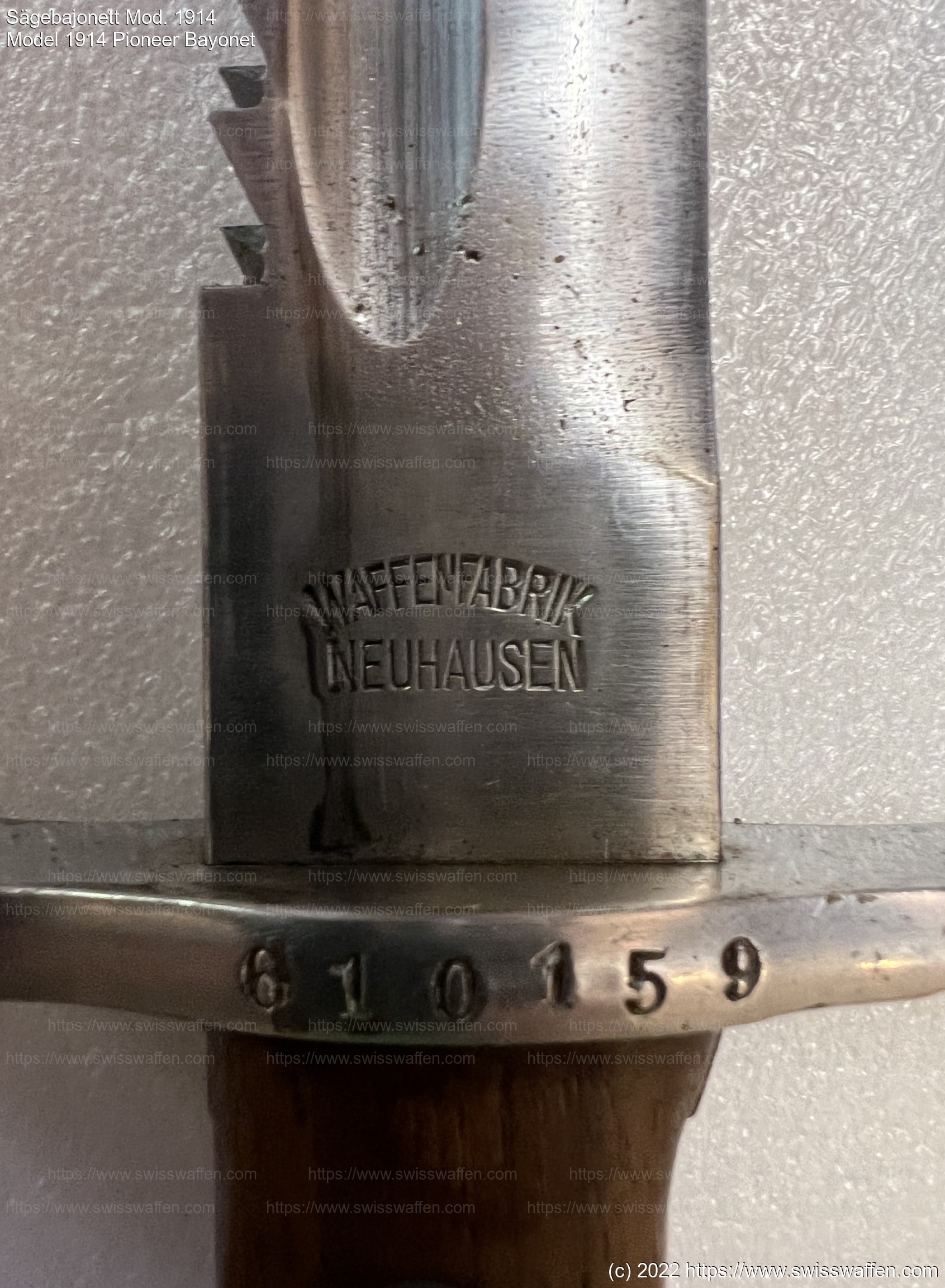

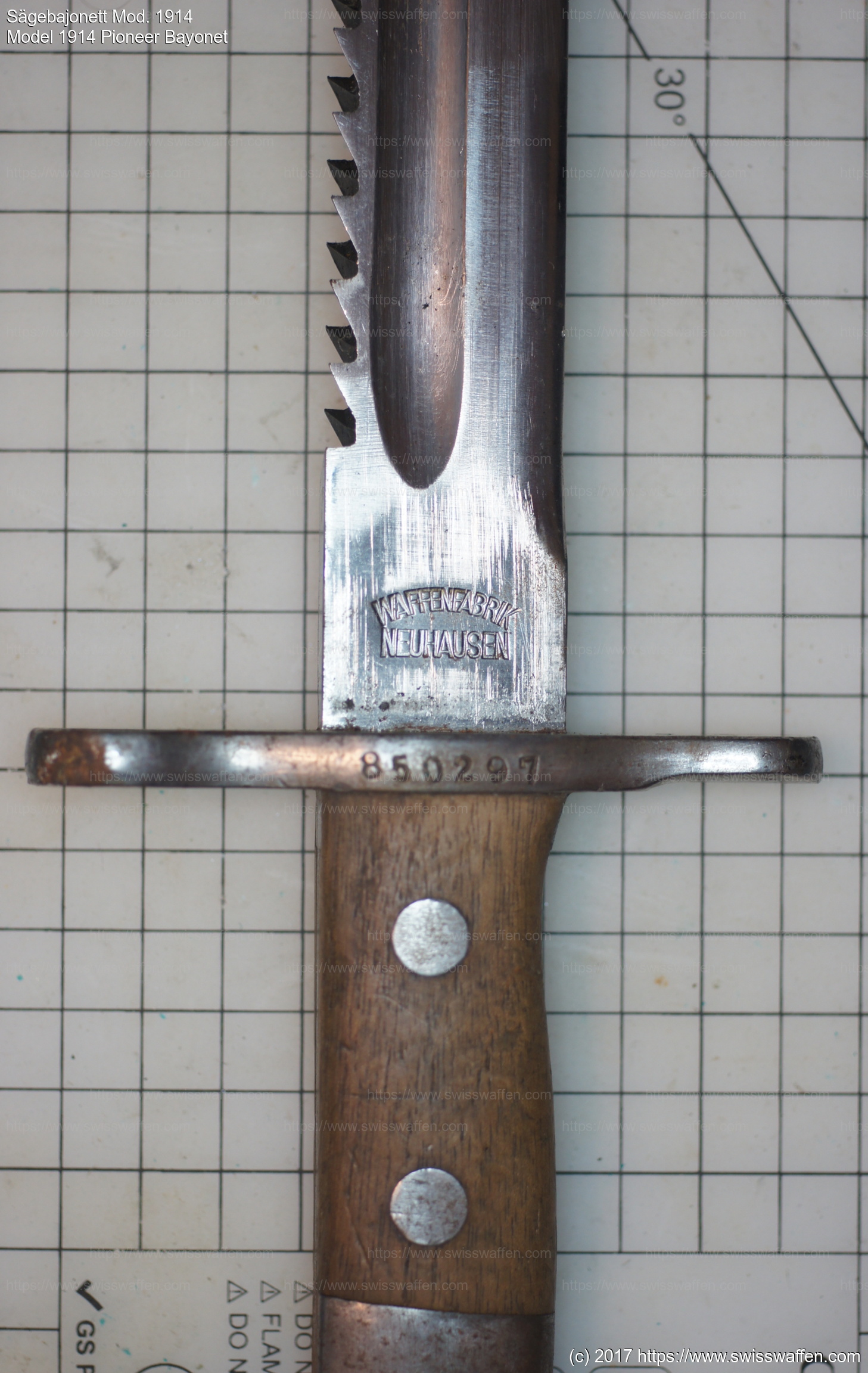

- Waffenfabrik Neuhausen

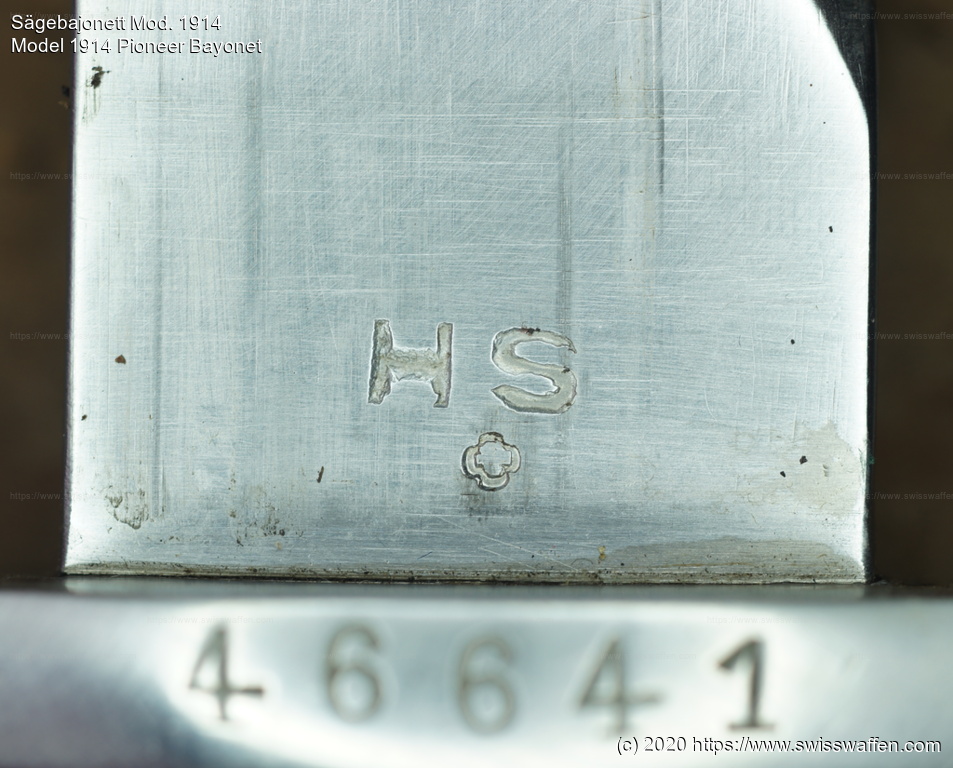

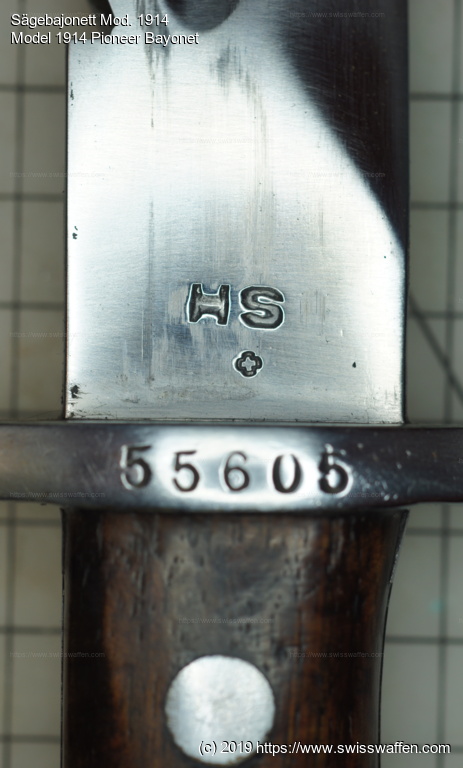

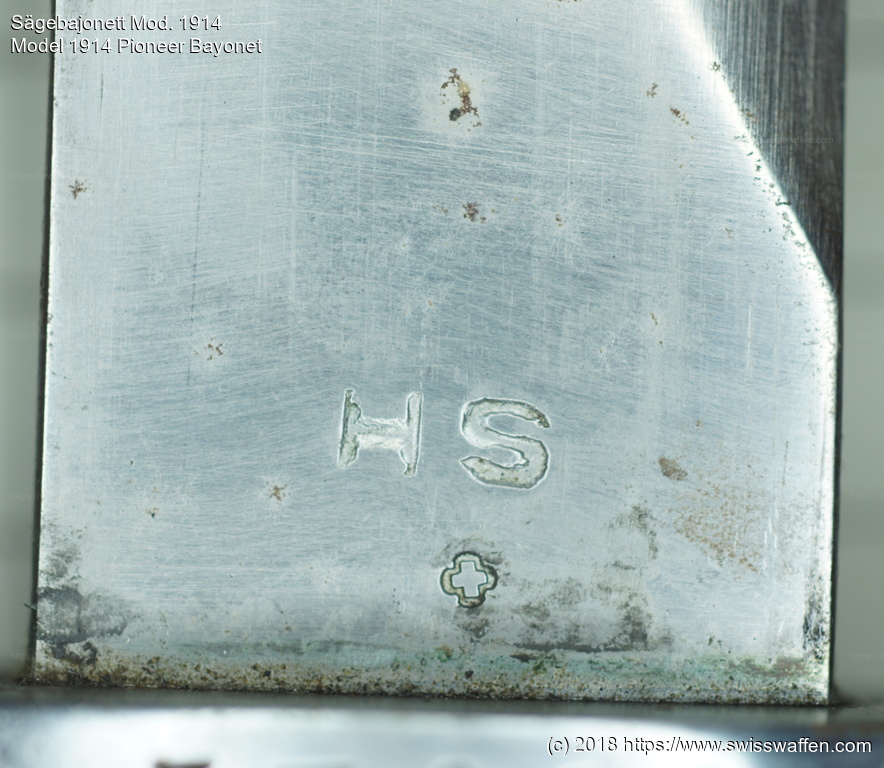

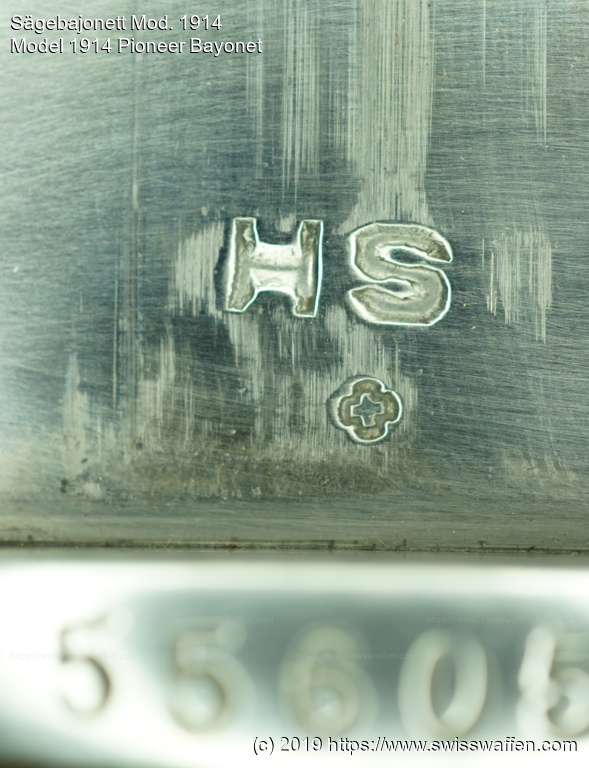

- H.S.: Hans Steimer, Wasen (im Emmental) BE
- H.St.: Hans Steimer, Wasen (im Emmental) BE

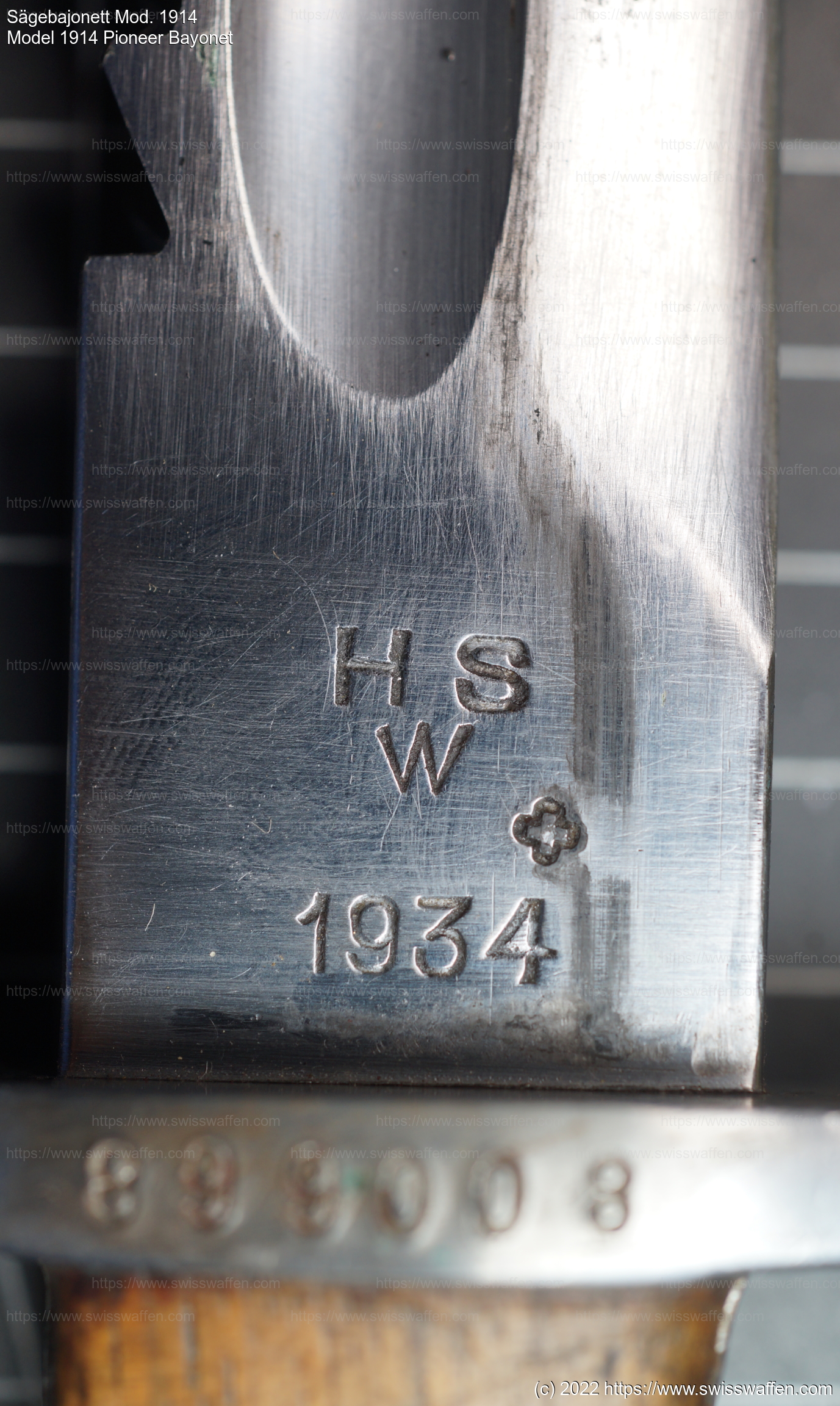

- H S W: Hans Steimer, Wasen (im Emmental) BE

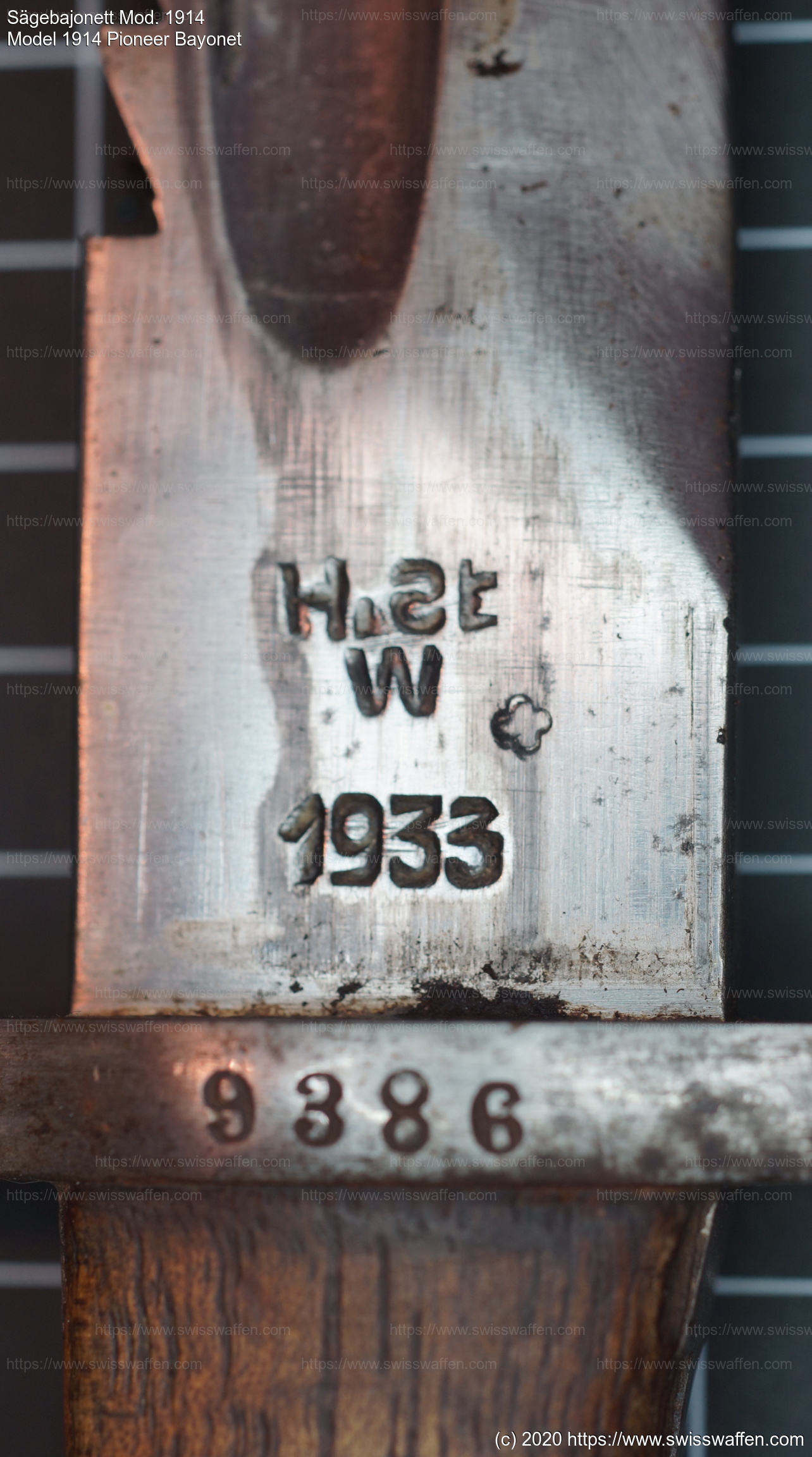

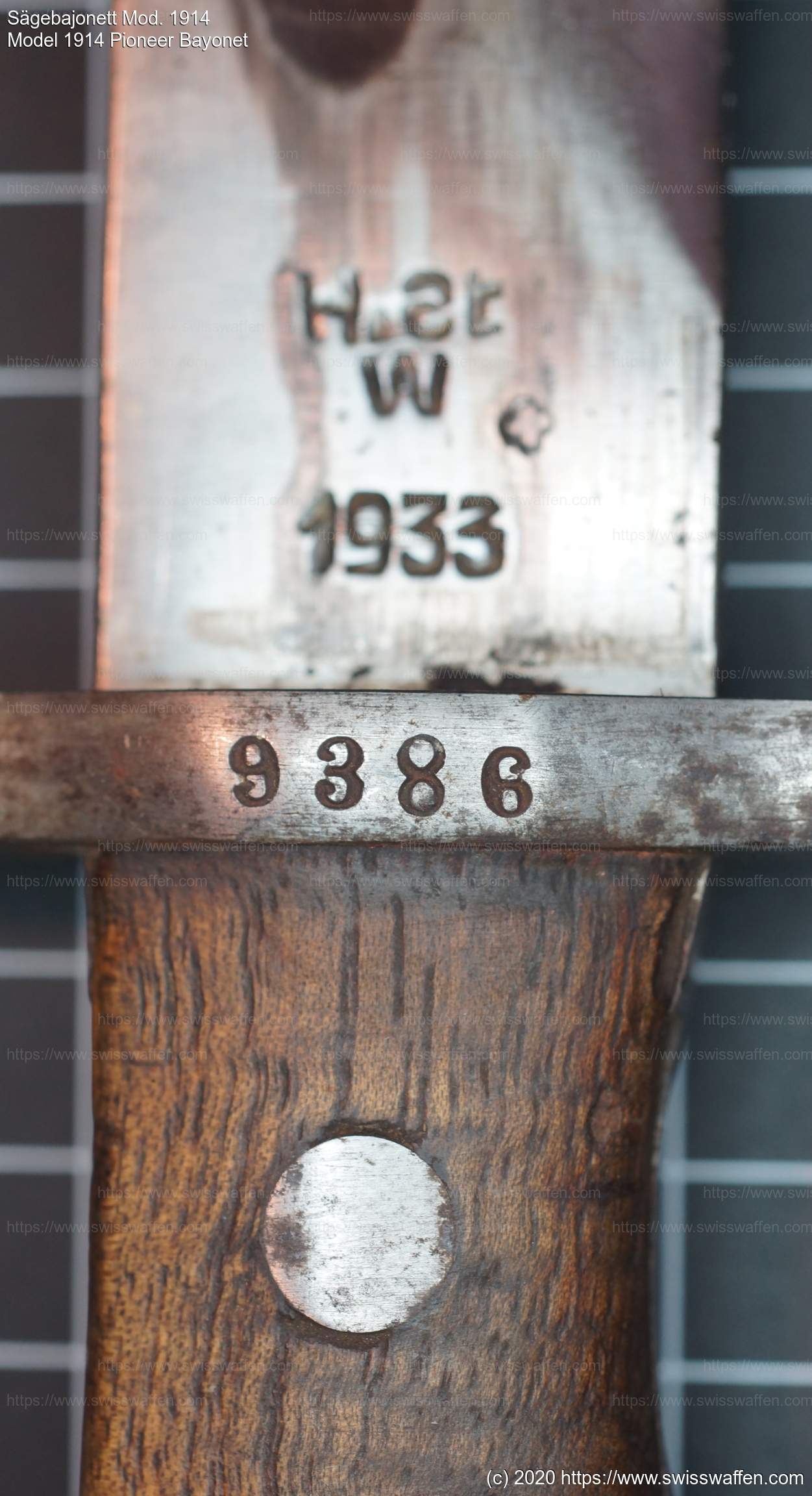

- H St W: Hans Steimer, Wasen (im Emmental) BE

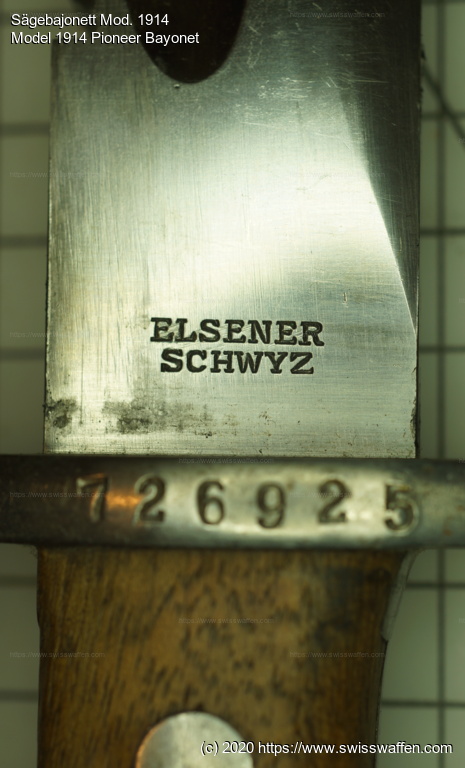

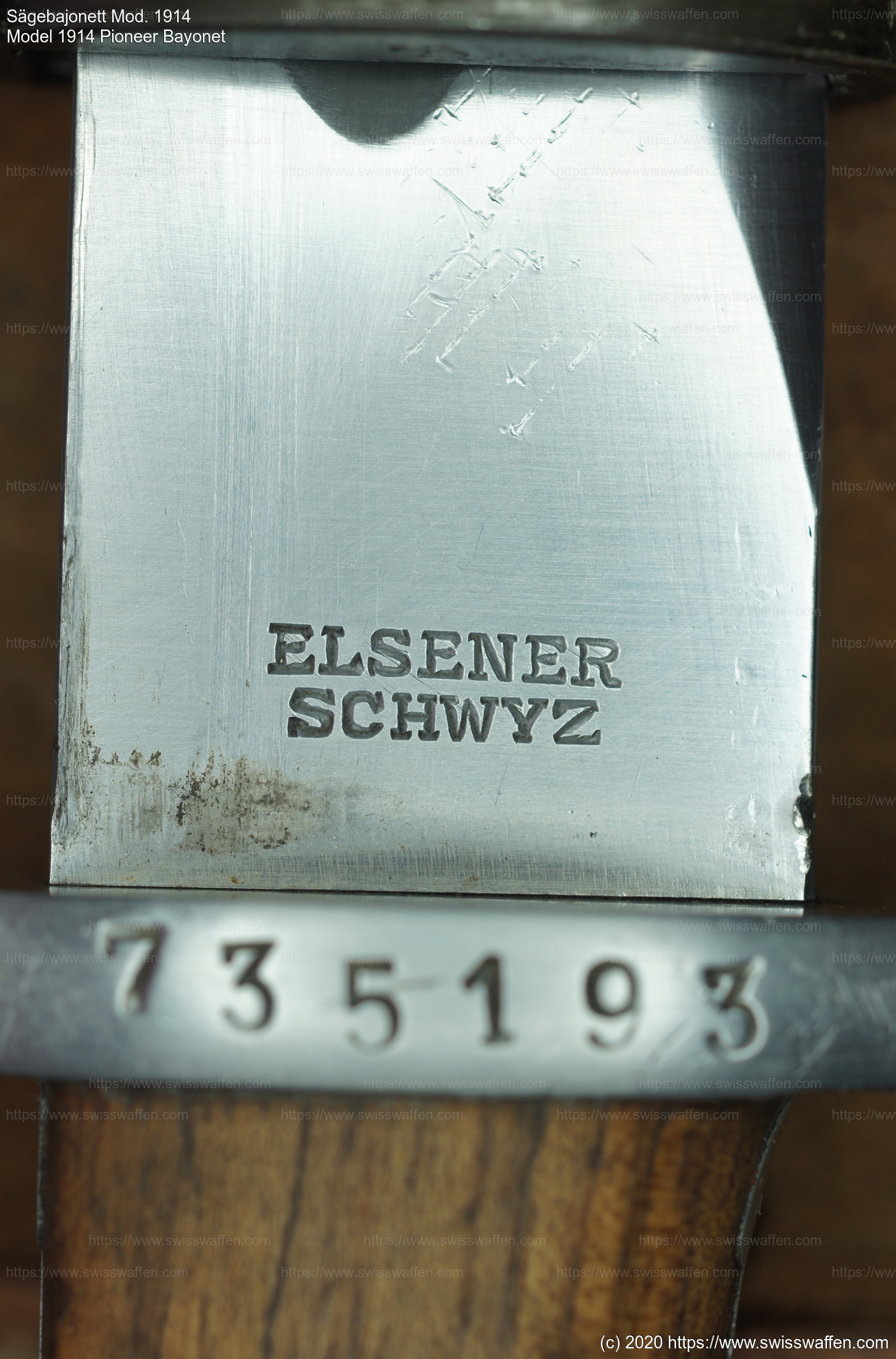

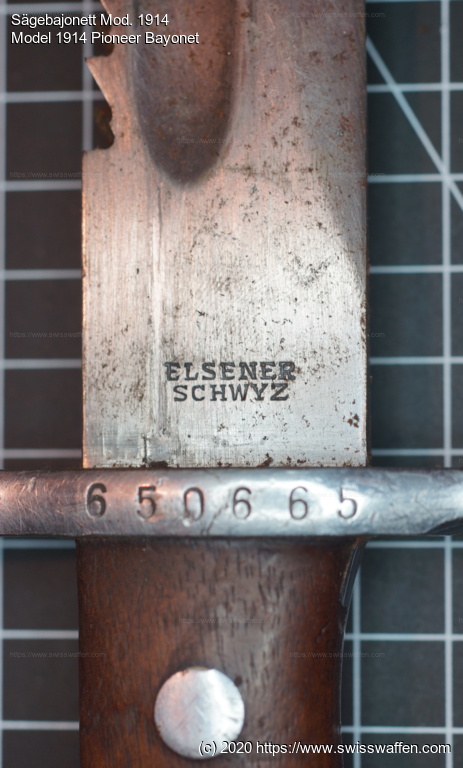

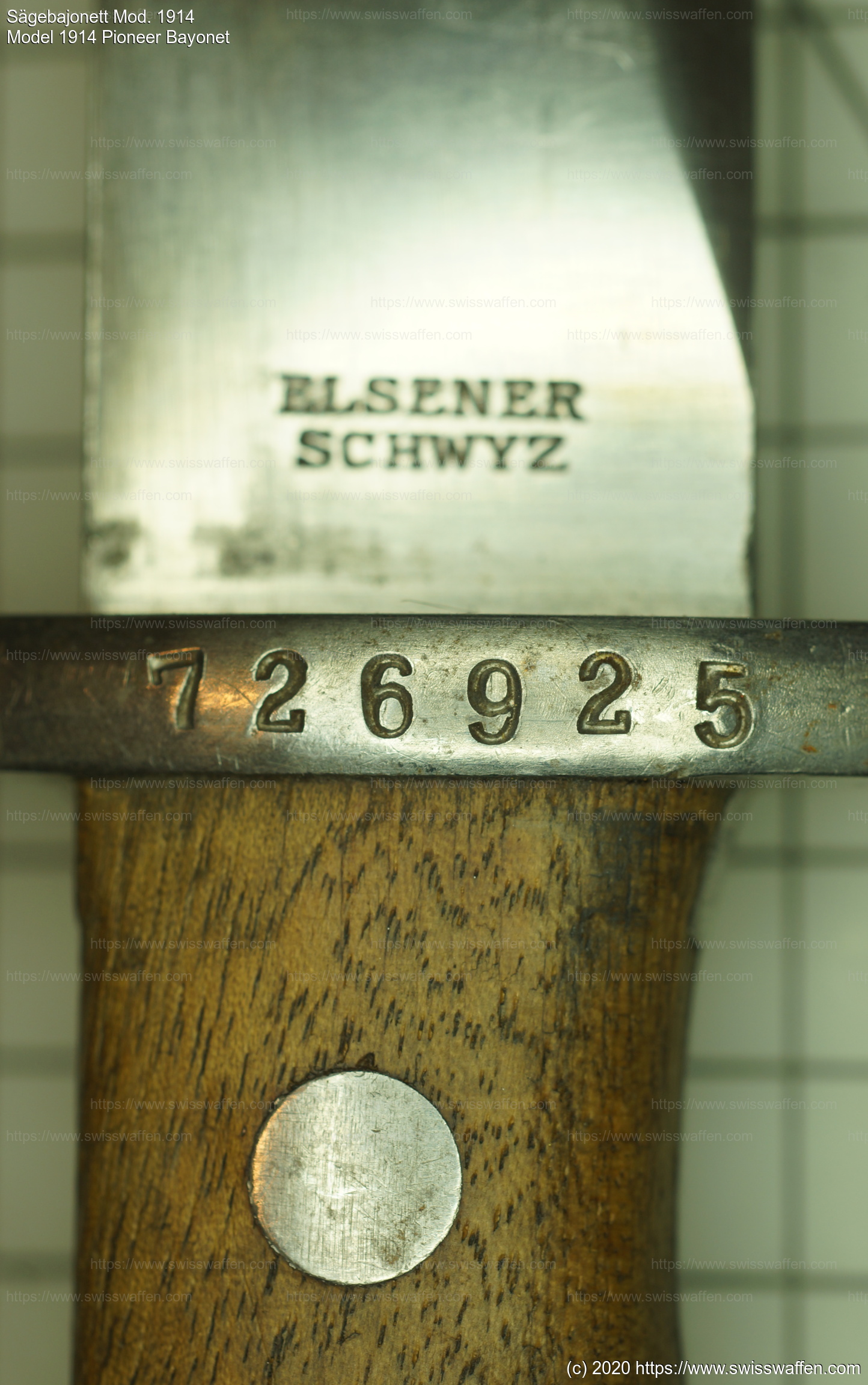

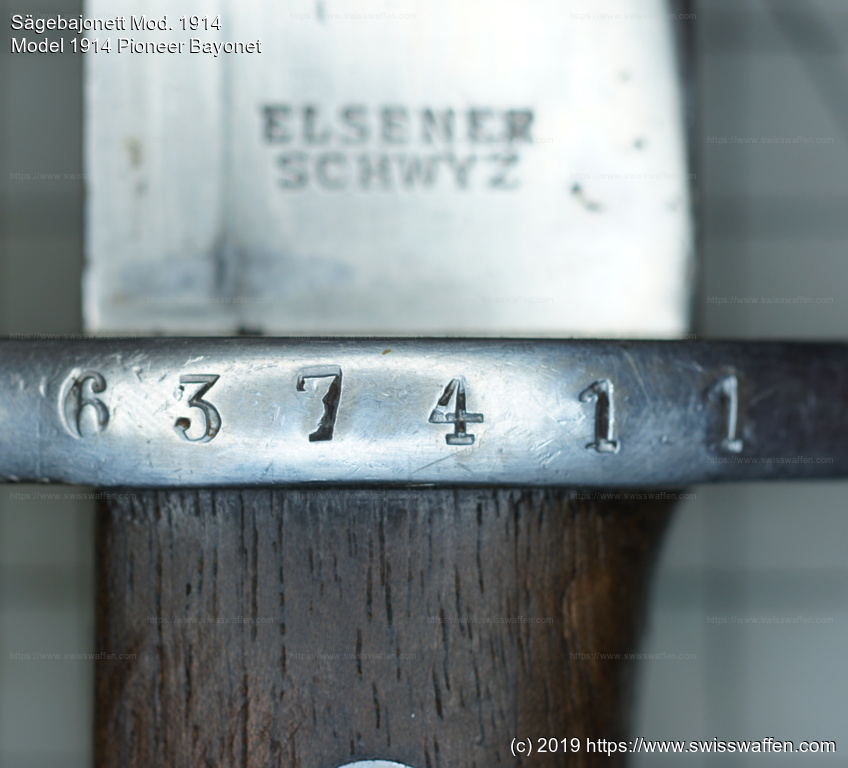

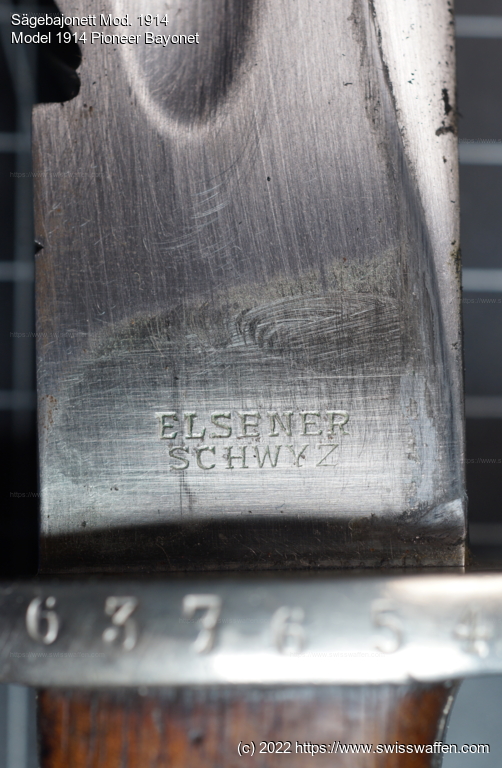

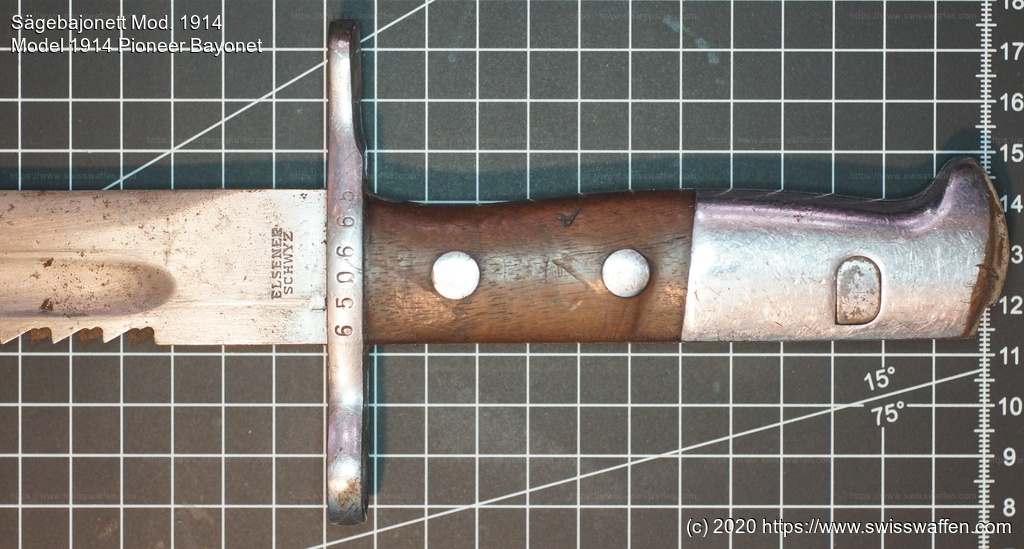

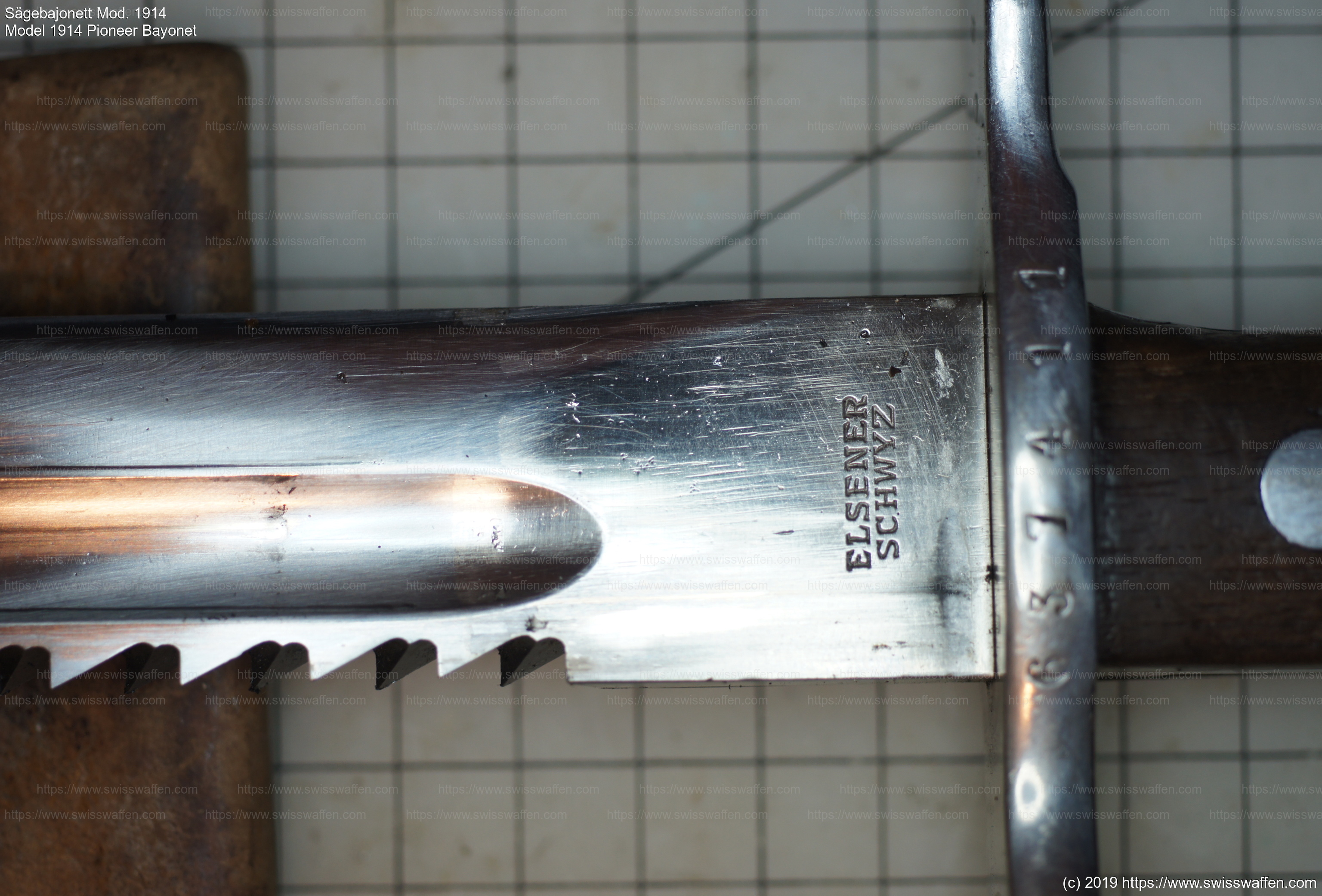

- Elsener Schwyz

Die Scheiden wurden von verschiedenen Herstellern geliefert, beispielsweise von der Waffenfabrik Neuhausen bzw. SIG Neuhausen (Buchstabe "N" über Gewehr) oder von "E. Paillard & Cie" (Buchstabe "P" in Schnörkelschrift).

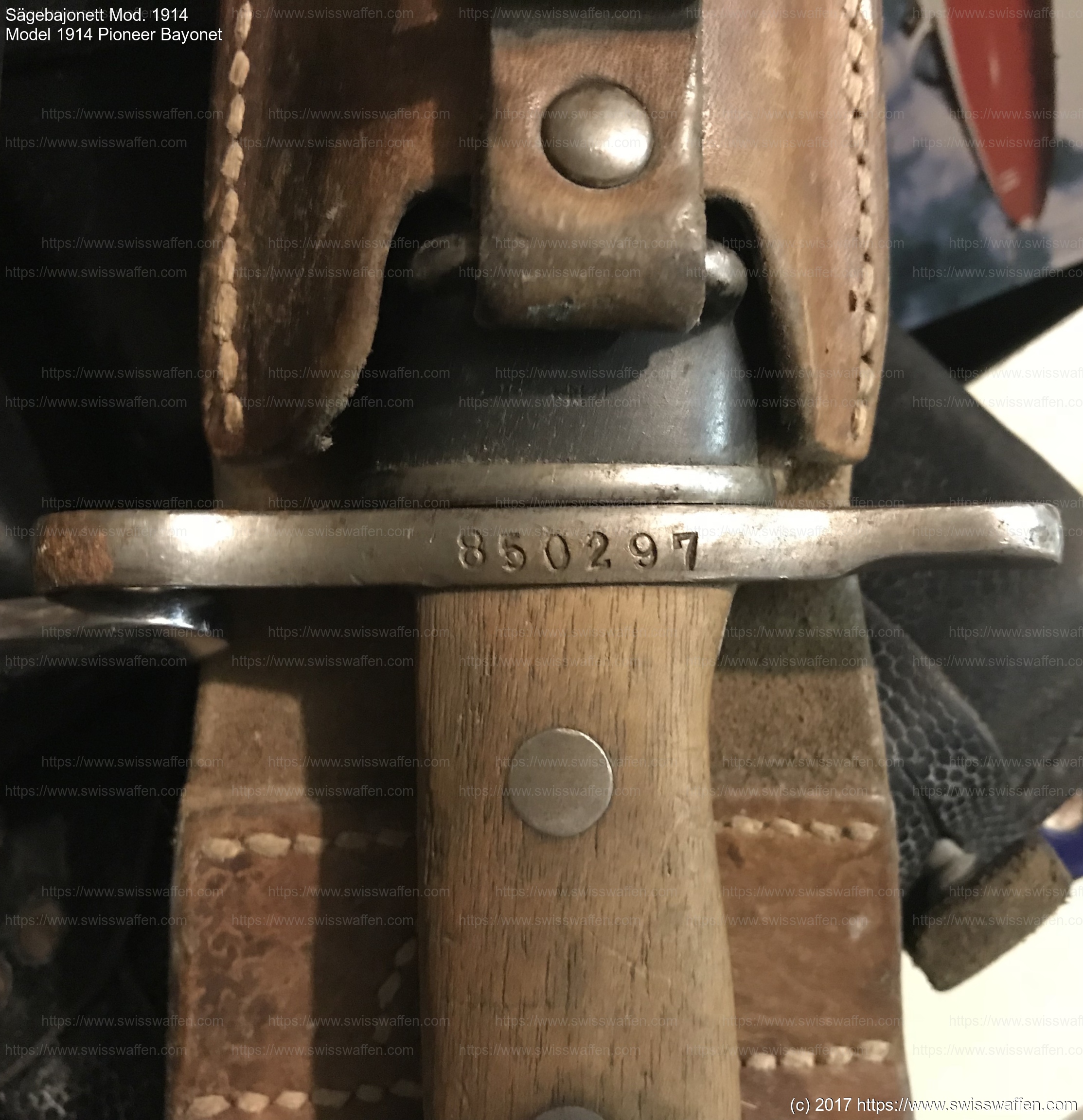

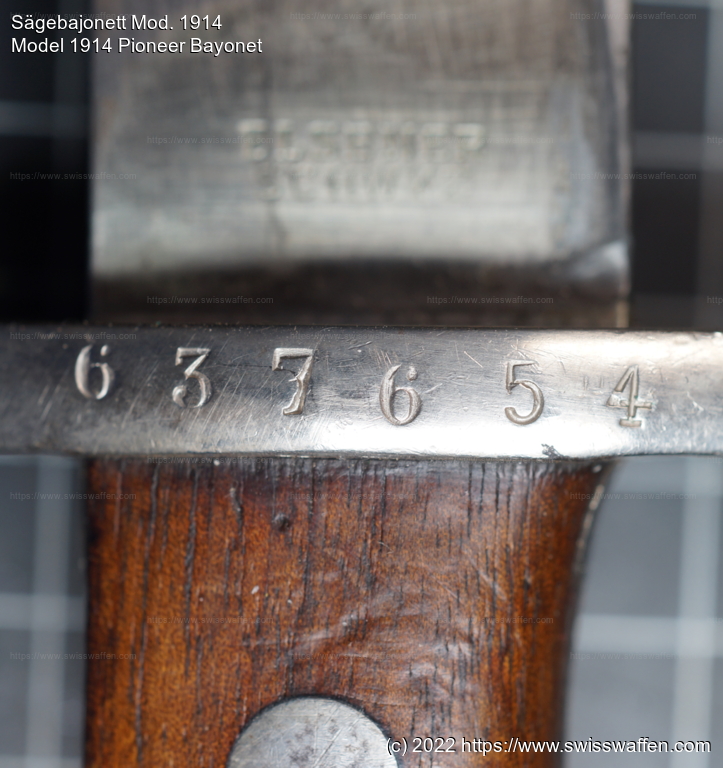

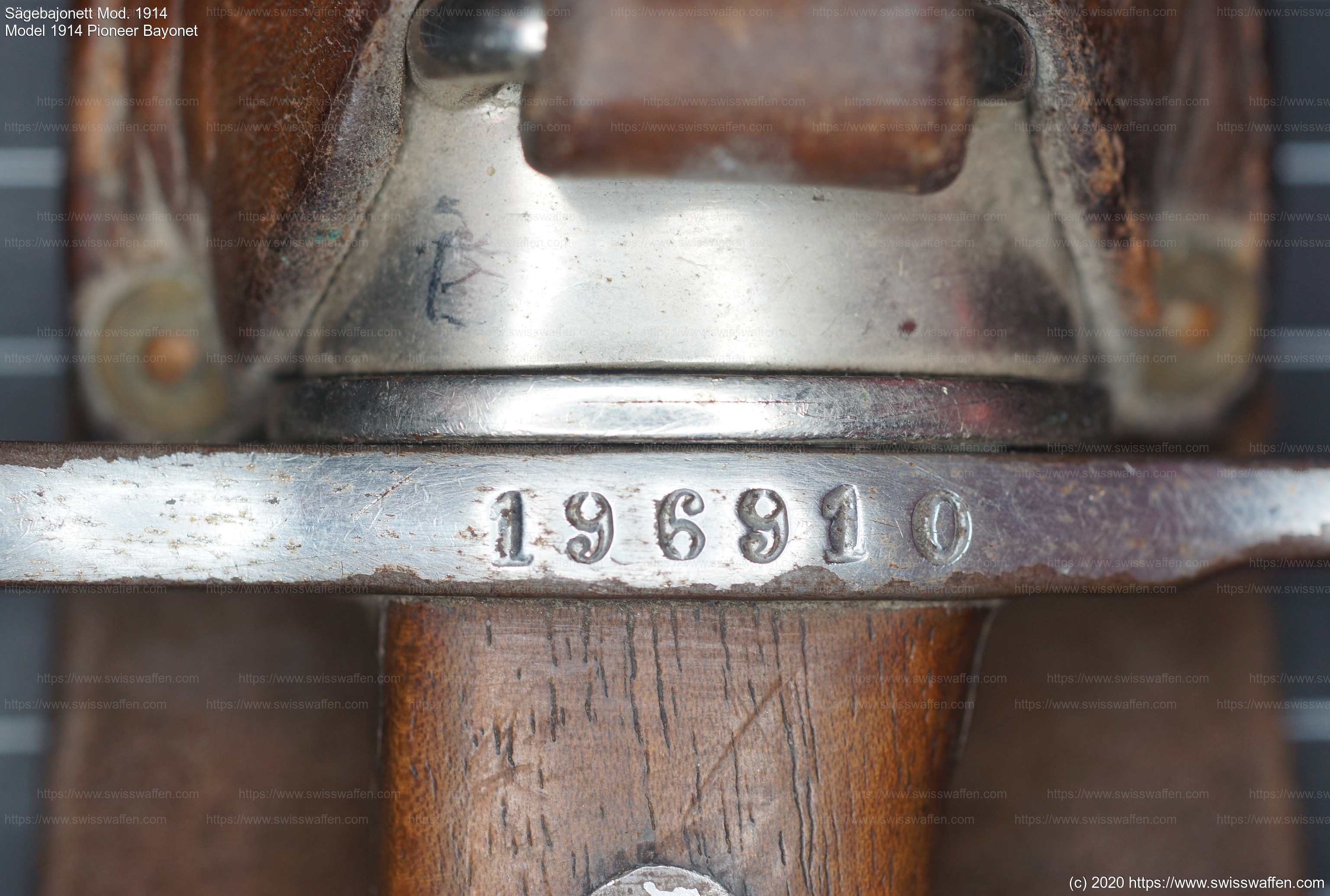

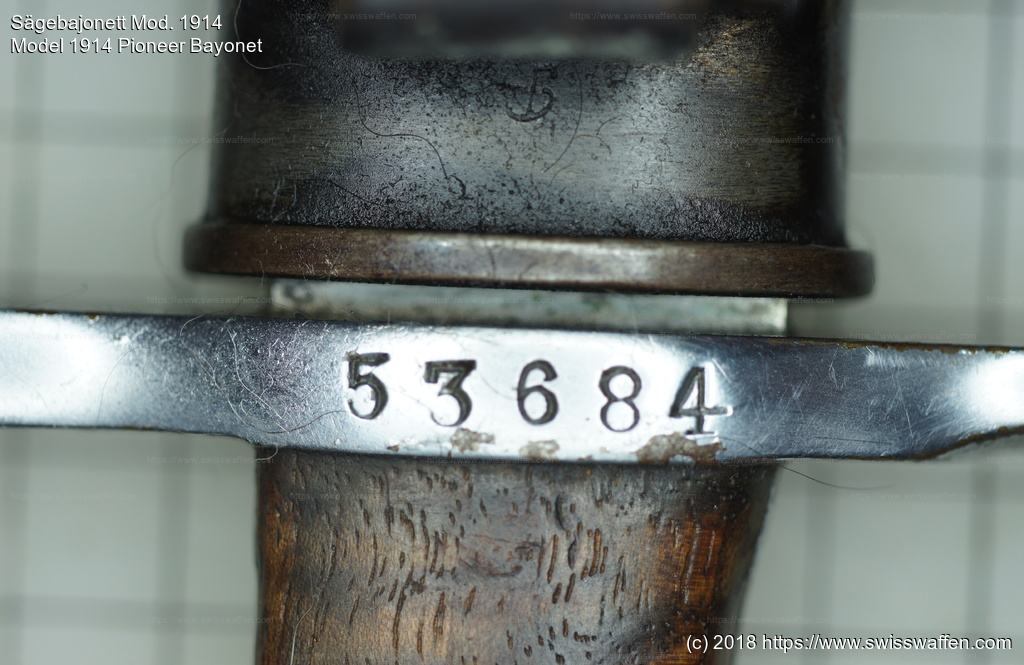

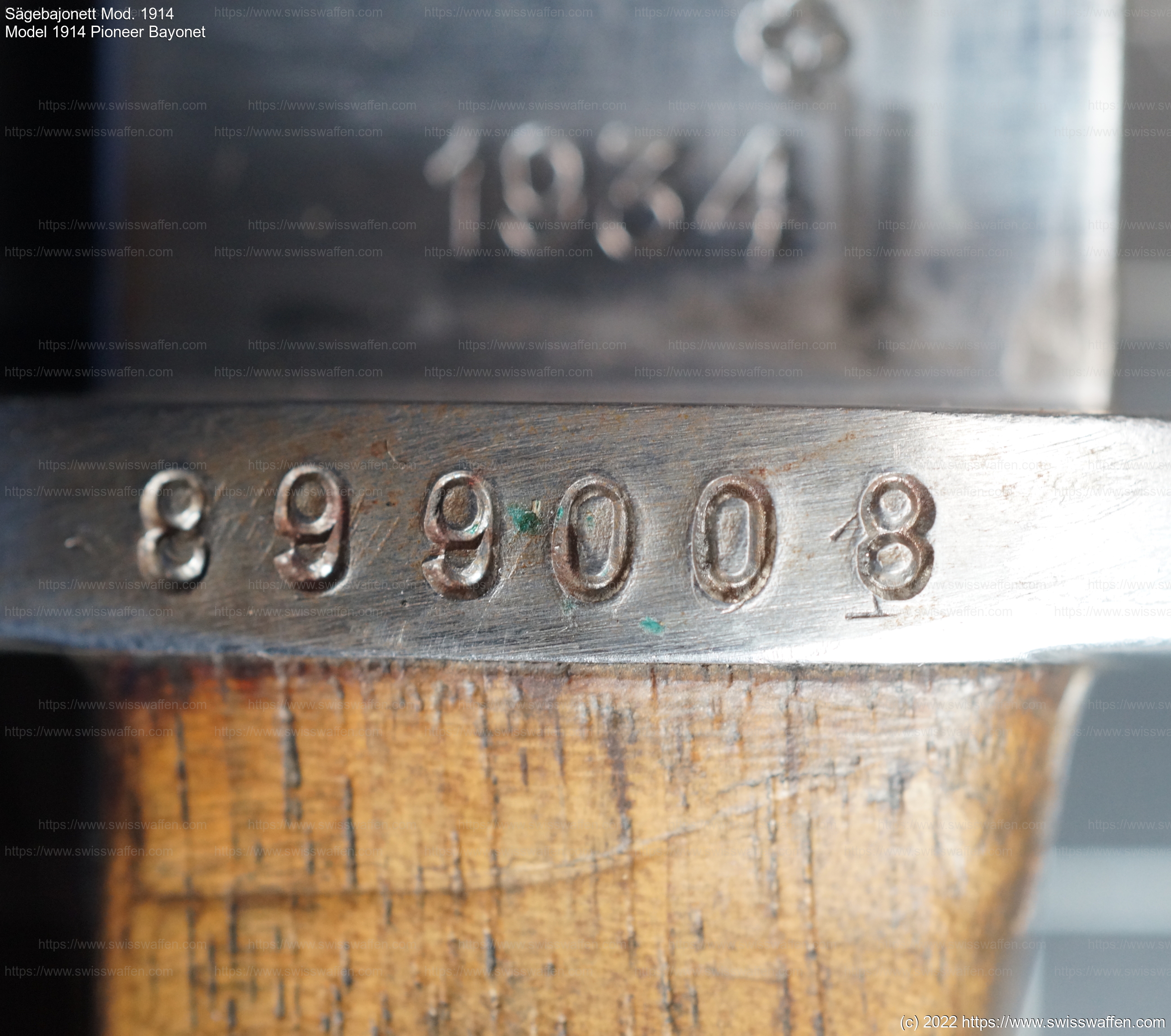

Bajonette wurden immer ohne Waffennummer an die Zeughäuser geliefert. Bei der Ausgabe eines Gewehrs wurde das der Truppengattung entsprechende Bajonett (Dolchbajonett, Faschinenmesser, Stilett) durch das Zeughaus entsprechend der Gewehrnummer nummeriert und dann an den Wehrmann abgegeben.



Used on the following rifles (Top):

Modell 1911 Carbine
Modell 1931 Carbine
Modell 00/11 Carbine



Market monitoring (Top):

170 entries


Pictures (Top):

Model 1914 Pioneer Bayonet Model 1914 Pioneer Bayonet
Full size (1.2 MB)

Model 1914 Pioneer Bayonet
Full size (1010 KB)

Model 1914 Pioneer Bayonet

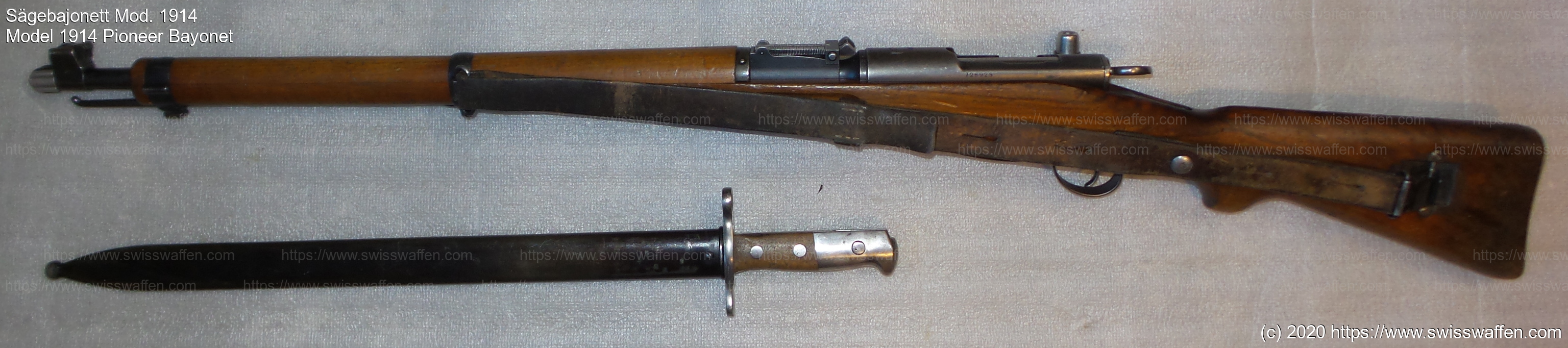

Model 1914 Pioneer Bayonet in service

Model 1914 Pioneer Bayonet
Full size (66 KB)

Model 1914 Pioneer Bayonet


Model 1914 Pioneer Bayonet

GER: Links: Model 1914 Pioneer Bayonet
Rechts: Vetterli Sägebajonett Mod. 1878 GER: Links: Model 1914 Pioneer Bayonet
Rechts: Vetterli Sägebajonett Mod. 1878 GER: Links: Model 1914 Pioneer Bayonet
Rechts: Vetterli Sägebajonett Mod. 1878, Vetterli Sägebajonett Mod. 1887 und Model 1906 Pioneer Bayonet GER: Von oben nach unten:
Pos. 1: Vetterli Sägebajonett Mod. 1878
Pos. 2: Vetterli Sägebajonett Mod. 1878 für Spielleute
Pos. 3: Model 1906 Pioneer Bayonet
Pos. 4: Model 1914 Pioneer Bayonet , braune Lederscheide
Pos. 5: Model 1914 Pioneer Bayonet , schwarze Lederscheide
Pos. 6: Model 1914 Pioneer Bayonet , Metallscheide GER: Links: Vetterli Sägebajonett Mod. 1878, Vetterli Sägebajonett Mod. 1887 und Model 1906 Pioneer Bayonet , vier Rillen im Spitzenbeschlag
Rechts: Model 1914 Pioneer Bayonet  mit Lederscheide, zwei Rillen im Spitzenbeschlag
Full size (1.1 MB)

GER: Links: Model 1914 Pioneer Bayonet
Rechts: Vetterli Sägebajonett Mod. 1878
Full size (1.1 MB)

GER: Links: Model 1914 Pioneer Bayonet
Rechts: Vetterli Sägebajonett Mod. 1878
Full size (513 KB)

GER: Links: Model 1914 Pioneer Bayonet
Rechts: Vetterli Sägebajonett Mod. 1878, Vetterli Sägebajonett Mod. 1887 und Model 1906 Pioneer Bayonet
Full size (1.5 MB)

GER: Von oben nach unten:
Pos. 1: Vetterli Sägebajonett Mod. 1878
Pos. 2: Vetterli Sägebajonett Mod. 1878 für Spielleute
Pos. 3: Model 1906 Pioneer Bayonet
Pos. 4: Model 1914 Pioneer Bayonet , braune Lederscheide
Pos. 5: Model 1914 Pioneer Bayonet , schwarze Lederscheide
Pos. 6: Model 1914 Pioneer Bayonet , Metallscheide
Full size (1.6 MB)

GER: Links: Vetterli Sägebajonett Mod. 1878, Vetterli Sägebajonett Mod. 1887 und Model 1906 Pioneer Bayonet , vier Rillen im Spitzenbeschlag
Rechts: Model 1914 Pioneer Bayonet mit Lederscheide, zwei Rillen im Spitzenbeschlag

GER: Von oben nach unten:
Pos. 1: Model 1906 Pioneer Bayonet
Pos. 2: Model 1914 Pioneer Bayonet , braune Lederscheide
Pos. 3: Model 1914 Pioneer Bayonet , schwarze Lederscheide
Pos. 4: Model 1914 Pioneer Bayonet , Metallscheide GER: Von oben nach unten:
Pos. 1: Vetterli Sägebajonett Mod. 1878
Pos. 2: Vetterli Sägebajonett Mod. 1878 für Spielleute
Pos. 3: Model 1906 Pioneer Bayonet
Pos. 4: Model 1914 Pioneer Bayonet , braune Lederscheide GER: Von oben nach unten:
Pos. 1: Vetterli Sägebajonett Mod. 1878
Pos. 2: Vetterli Sägebajonett Mod. 1878 für Spielleute
Pos. 3: Model 1906 Pioneer Bayonet
Pos. 4: Model 1914 Pioneer Bayonet
Pos. 5: Model 1914 Pioneer Bayonet
Pos. 6: Model 1914 Pioneer Bayonet GER: Von oben nach unten:
Pos. 1: Vetterli Sägebajonett Mod. 1878 für Spielleute
Pos. 2: Model 1906 Pioneer Bayonet
Pos. 3: Model 1914 Pioneer Bayonet
Pos. 4: Model 1914 Pioneer Bayonet GER: Links: Model 1906 Pioneer Bayonet
Rechts: Model 1914 Pioneer Bayonet
Full size (2.2 MB)

GER: Von oben nach unten:
Pos. 1: Model 1906 Pioneer Bayonet
Pos. 2: Model 1914 Pioneer Bayonet , braune Lederscheide
Pos. 3: Model 1914 Pioneer Bayonet , schwarze Lederscheide
Pos. 4: Model 1914 Pioneer Bayonet , Metallscheide
Full size (2.3 MB)

GER: Von oben nach unten:
Pos. 1: Vetterli Sägebajonett Mod. 1878
Pos. 2: Vetterli Sägebajonett Mod. 1878 für Spielleute
Pos. 3: Model 1906 Pioneer Bayonet
Pos. 4: Model 1914 Pioneer Bayonet , braune Lederscheide
Full size (1.7 MB)

GER: Von oben nach unten:
Pos. 1: Vetterli Sägebajonett Mod. 1878
Pos. 2: Vetterli Sägebajonett Mod. 1878 für Spielleute
Pos. 3: Model 1906 Pioneer Bayonet
Pos. 4: Model 1914 Pioneer Bayonet
Pos. 5: Model 1914 Pioneer Bayonet
Pos. 6: Model 1914 Pioneer Bayonet
Full size (2.8 MB)

GER: Von oben nach unten:
Pos. 1: Vetterli Sägebajonett Mod. 1878 für Spielleute
Pos. 2: Model 1906 Pioneer Bayonet
Pos. 3: Model 1914 Pioneer Bayonet
Pos. 4: Model 1914 Pioneer Bayonet
Full size (1.8 MB)

GER: Links: Model 1906 Pioneer Bayonet
Rechts: Model 1914 Pioneer Bayonet

GER: Oben: Vetterli Sägebajonett Mod. 1878 oder Model 1906 Pioneer Bayonet , gerade Klingenspitze
Unten: Model 1914 Pioneer Bayonet , Ausbuchtung an der Klingenspitze GER: Von oben nach unten:
Pos. 1: Vetterli Sägebajonett Mod. 1878
Pos. 2: Vetterli Sägebajonett Mod. 1878 für Spielleute
Pos. 3: Model 1906 Pioneer Bayonet
Pos. 4: Model 1914 Pioneer Bayonet
Pos. 5: Model 1914 Pioneer Bayonet
Pos. 6: Model 1914 Pioneer Bayonet GER: Links: Model 1906 Pioneer Bayonet
Rechts: Model 1914 Pioneer Bayonet Model 1914 Pioneer Bayonet GER: Oben: Scheidenspitze Vetterli Sägebajonett Mod. 1878, Vetterli Sägebajonett Mod. 1887 und Model 1906 Pioneer Bayonet
Unten: Scheidenspitze Model 1914 Pioneer Bayonet
Full size (1.9 MB)

GER: Oben: Vetterli Sägebajonett Mod. 1878 oder Model 1906 Pioneer Bayonet , gerade Klingenspitze
Unten: Model 1914 Pioneer Bayonet , Ausbuchtung an der Klingenspitze
Full size (1.8 MB)

GER: Von oben nach unten:
Pos. 1: Vetterli Sägebajonett Mod. 1878
Pos. 2: Vetterli Sägebajonett Mod. 1878 für Spielleute
Pos. 3: Model 1906 Pioneer Bayonet
Pos. 4: Model 1914 Pioneer Bayonet
Pos. 5: Model 1914 Pioneer Bayonet
Pos. 6: Model 1914 Pioneer Bayonet
Full size (2 MB)

GER: Links: Model 1906 Pioneer Bayonet
Rechts: Model 1914 Pioneer Bayonet
Full size (1 MB)

Model 1914 Pioneer Bayonet
Full size (1 MB)

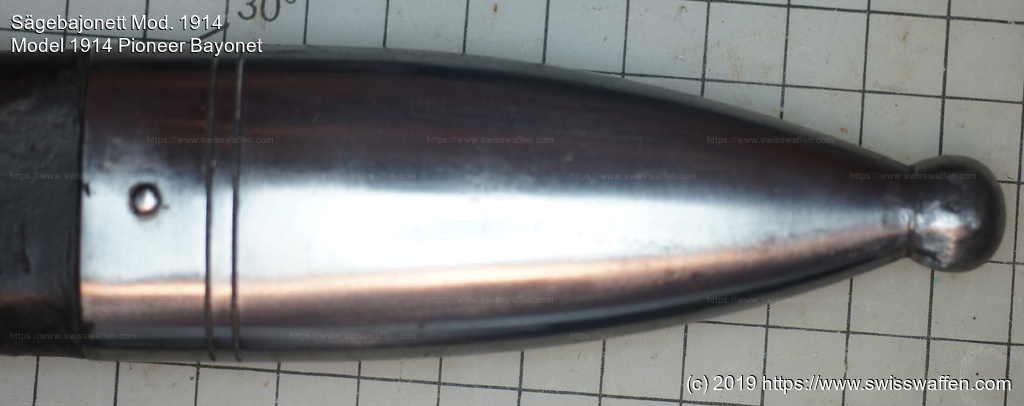

GER: Oben: Scheidenspitze Vetterli Sägebajonett Mod. 1878, Vetterli Sägebajonett Mod. 1887 und Model 1906 Pioneer Bayonet
Unten: Scheidenspitze Model 1914 Pioneer Bayonet

GER: Model 1914 Pioneer Bayonet , Herstellermarkierung H.St., Herstellungsjahr 1930, keine Waffennummer Model 1914 Pioneer Bayonet Model 1914 Pioneer Bayonet Model 1914 Pioneer Bayonet Model 1914 Pioneer Bayonet
Full size (1 MB)

GER: Model 1914 Pioneer Bayonet , Herstellermarkierung H.St., Herstellungsjahr 1930, keine Waffennummer
Full size (1.5 MB)

Model 1914 Pioneer Bayonet
Full size (1.2 MB)

Model 1914 Pioneer Bayonet
Full size (1.2 MB)

Model 1914 Pioneer Bayonet
Full size (765 KB)

Model 1914 Pioneer Bayonet

Model 1914 Pioneer Bayonet Model 1914 Pioneer Bayonet Model 1914 Pioneer Bayonet Model 1914 Pioneer Bayonet
Full size (1.4 MB)

Model 1914 Pioneer Bayonet
Full size (1.1 MB)

Model 1914 Pioneer Bayonet
Full size (737 KB)

Model 1914 Pioneer Bayonet
Full size (2.1 MB)

Model 1914 Pioneer Bayonet
