Waffen Details: Karabiner 31 Schnittmodell   (Erstellt: 29.03.2013, Geändert: 03.05.2026)

Waffen Details | Bilder (52) | Marktbeobachtung (9) | Munition (16) | Herstellungsdaten (1) | Nummernbereiche (1)



Waffen Details (Top):

Gewehr:Karabiner 31 Schnittmodell
Kaliber:7.5x55 GP11
Total Anzahl:30
Länge (Gesamt):1107 mm
Gewicht (ungeladen):4000 g
Lauflänge:652 mm
Visierlinie:568 mm
Drall:270 mm
Benötigte Bewilligung:Schriftlicher Vertrag, Meldung an zuständige Polizeibehörde.
AVG2 (CH): Patreon only!

Preis Statistik
Karabiner 31 Schnittmodell Karabiner 31 Schnittmodell


Weitere Waffen in der Gruppe (Top):

Karabiner 31
Karabiner 31 Privatausführung
Karabiner 31 mit Diopter
Karabiner 31 Jubiläum/Sonderausgabe
Karabiner 31 Short
Karabiner 31 Schnittmodell
Karabiner 31 Umbauten
Karabiner 31 Nicaragua/Israel



Beschreibung (Top):

Schnittmodell des Karabiner 31.

Die Karabiner 31 Schnittmodell wurden Anfang der 1990er Jahre durch die Kriegsmaterialverwaltung (KMV) im Zeughaus Meiringen liquidiert und konnten für CHF 300.- erworben werden.

Originale Schnittmodelle befinden sich im Nummernbereich zwischen 519970 und 519999, d.h. es wurden insgesamt 30 Schnittmodelle in diesem Nummernbereich hergestellt. Weitere Schnittmodelle wurden aus einem Teil der Versuchskarabiner (Nummer im Bereich 500001 bis 500200, zusätzlich markiert mit "V" vor der Nummer) nachträglich erstellt. Die restlichen Versuchskarabiner dienten als "Dummies" für die Kavallerie.
Schnittmodelle von Karabiner 31, welche sich im ordentlichen Nummernbereich der K31 befinden, wurden nachträglich, meist durch private Büchsenmacher, aus normalen Waffen produziert.

Folgende originale K31-Schnittmodelle sind dem Autor bekannt (Stand April 2018):
519970 Sammlung Autor (swisswaffen.com, Karabiner Mod. 31, Schnittmodell)
519976 Buch Grenacher
519985 Sammlung Autor (swisswaffen.com, Karabiner Mod. 31, Schnittmodell)
519988 Fischer Auktionen, September 2008
519989 Sammlung Autor (swisswaffen.com, Karabiner Mod. 31, Schnittmodell)
519993 Sammlung Autor (swisswaffen.com, Karabiner Mod. 31, Schnittmodell)
519995 Sammlung Schützenmuseum Bern
519997 Sammlung Autor (swisswaffen.com, Karabiner Mod. 31, Schnittmodell)
519998 Kessler Auktionen, 24. April 2026, Instruktions-/Schnittmodell K31, WF Bern…
519999 Kessler Auktionen, 24. August 2013, Schnittmodell K 31, Ordonanzausführung…

Weitere Schweizer Schnittmodelle:
Infanteriegewehr 89, Schnittmodell (Infanteriegewehr 89)
Infanteriegewehr 89/96, Schnittmodell (Infanteriegewehr 89/96)
Leichtes Maschinengewehr 25 (LMG25) Schnittmodell (Leichtes Maschinengewehr 25 (LMG25))
Karabiner 31 Schnittmodell (Karabiner 31)
Maschinenpistole 41/44 (LMG/P) Schnittmodell (Maschinenpistole 41/44 (LMG/P))
Maschinenpistole 43/44 Schnittmodell (Maschinenpistole 43 bzw. 43/44)
Sturmgewehr 57 (Stgw 57) Schnittmodell (Sturmgewehr 57 (Stgw 57))
K31 Karabiner 31 1931 Schnittmodell Instruktionsmodell cutaway instruction cut away



Marktbeobachtung (Top):



24.04.2026    Kessler    64823    519998    Instruktions-/Schnittmodell K31, WF Bern, Kal…    CHF    2'460.00
14.02.2025    Lagardere    AD0008        Arme Didactique Waffenfabrik 1931 Didactique…    CHF    4'295.00
20.12.2024    Lagardere    AD0008        Arme Didactique Waffenfabrik 1931 Didactique…    CHF    4'295.00
09.08.2024    gebrauchtw…    88942        Suche: Suche Schnittmodell Karabiner 3…    CHF    10'000.00
30.07.2023    gebrauchtw…    76173        Suche: Suche Schnittmodell Karabiner 3…    CHF    5'000.00
26.08.2016    Kessler    16566    910286    Instruktions-/Schnittmodell K31, WF Bern, Kal…    CHF    960.00
08.11.2013    Kessler    35393    994289    Schnittmodell, CH-Ord. Karabiner 31, kommerzi…    CHF    840.00
24.08.2013    Kessler    13238    519999    Schnittmodell K 31, Ordonanzausführung (Numm…    CHF    2'880.00
22.08.2009    Kessler    09252    811055    Schnittmodell K 31, Kal. 7,5x55. Nussbaumscha…    CHF    1'755.00



Munition (Top):

Gewehr Patrone 11 (7.5mm GP11)
Blinde Patrone GP11 (7,5 mm bl GP11)
Blinde Patrone GP11 für MG11 u. MG51
Gewehr Patrone 11 (7.5mm GP11), Beschusspatrone
7.5mm x 55 komerziell
GP11 Leuchtspur (7,5 mm LS GP11)
GP11 Leuchtspur Versuch
Gewehr Markierp. (7.5mm Gw Mark Pat 58)
Gewehr Markierp. (7.5mm Gw Mark Pat 85)
Markierp. LMG 25 (7.5mm Mark Pat Lmg)
GP11 Stahlkern (St Ke Pat 11)
7.5mm Gw Treib-Pat 08
7.5mm Gw Treib-Pat 44
7.5mm Gw Treib-Pat 66
Manipulierpatrone GP11 (7,5 mm Man P 11)
Treib Patrone 77 für Dragon-Simulator



Bilder (Top):

Karabiner 31, Schnittmodell, Waffennummer 519993. Schnitt ins Patronenlager, Verschluss geschlossen. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31 Schnittmodell
Vollformat (1.8 MB)

Karabiner 31, Schnittmodell, Waffennummer 519993. Schnitt ins Patronenlager, Verschluss geschlossen.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (5.6 MB)

Karabiner 31 Schnittmodell





Karabiner 31 Schnittmodell

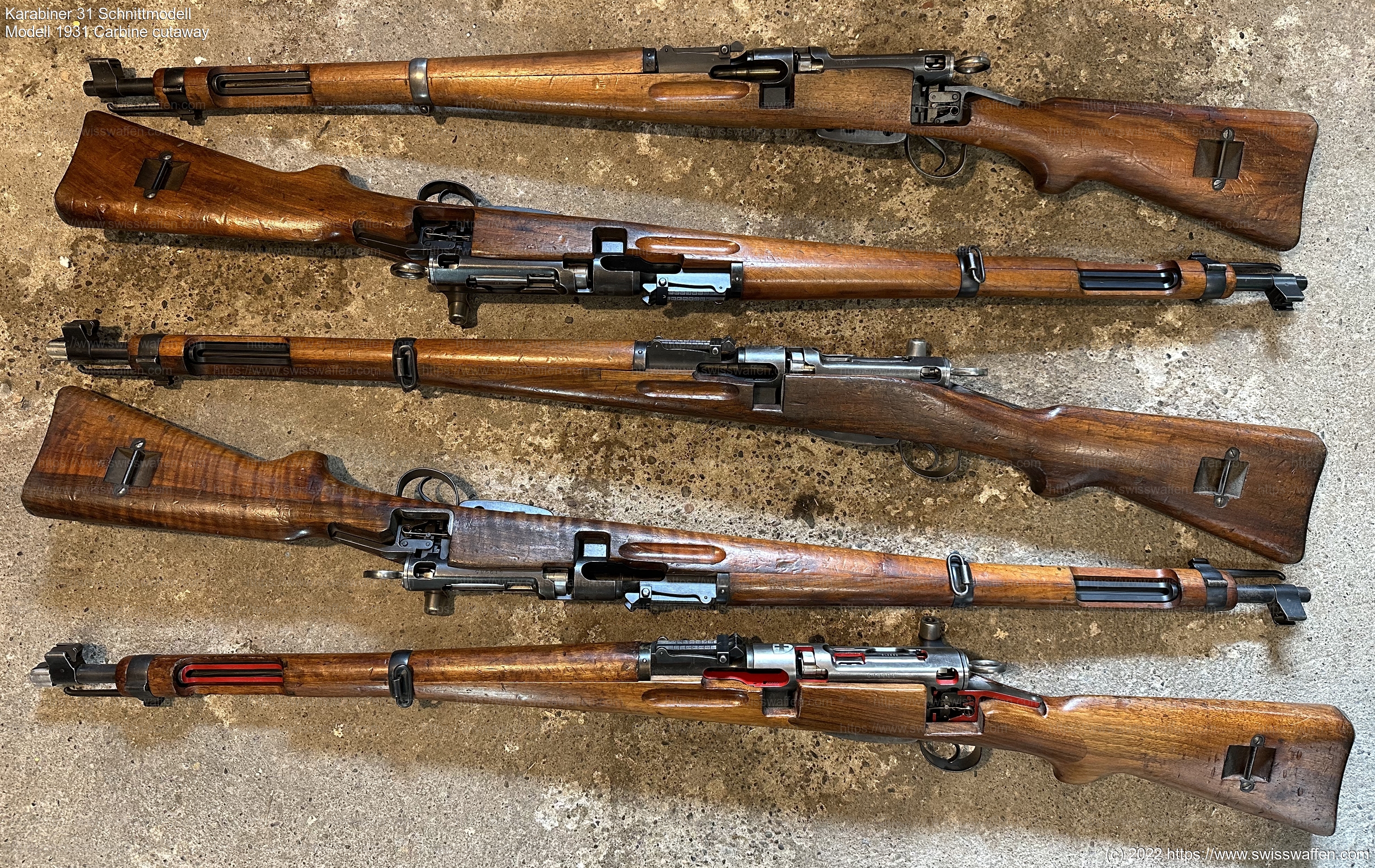

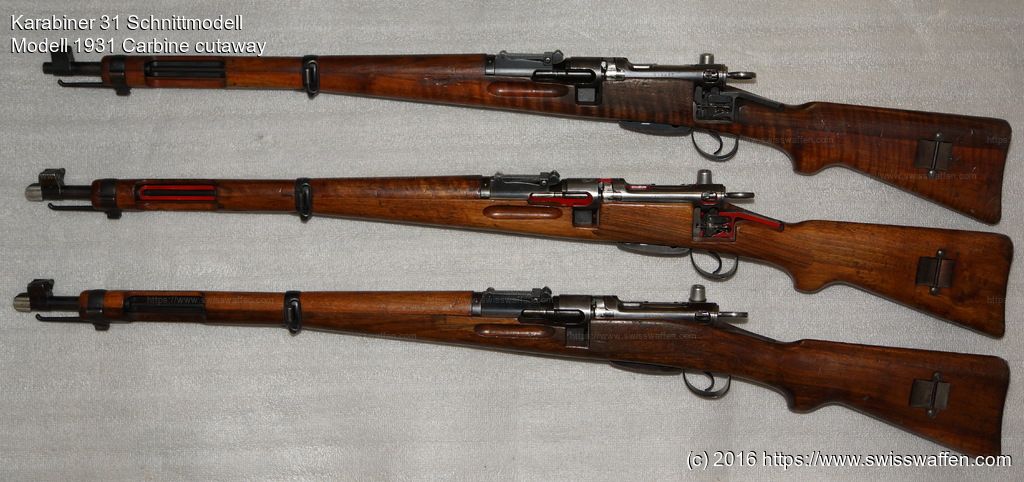

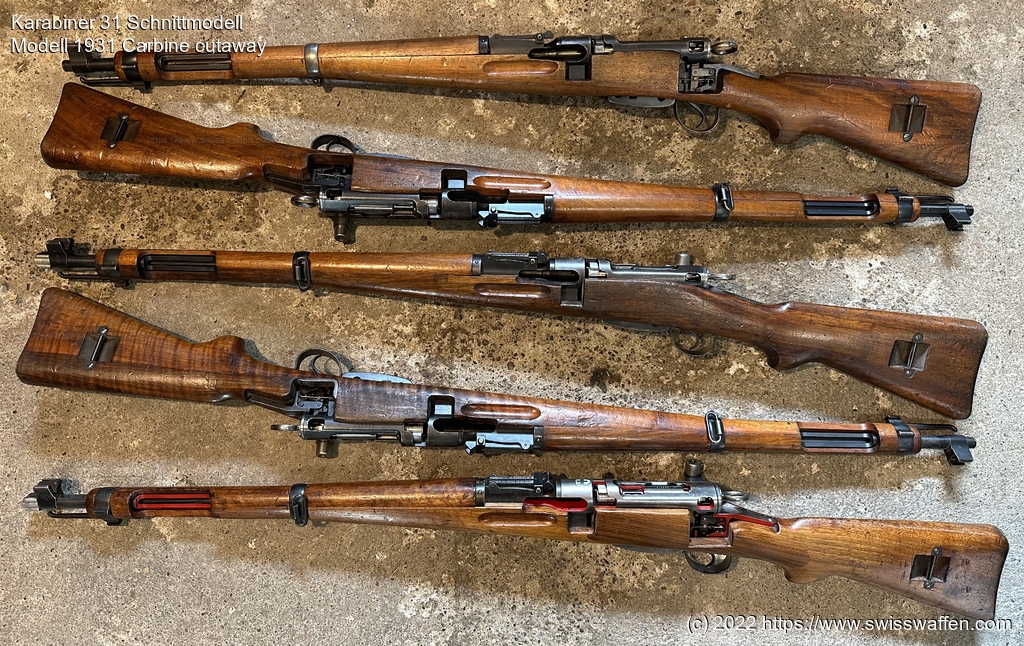

Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11

Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11
Vollformat (3 MB)

Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11


Karabiner 31 Schnittmodell

Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11

Karabiner 31, Schnittmodell, Waffennummer 519985 (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31, Schnittmodell, Waffennummer 519985 (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31, Schnittmodell, Waffennummer 519985 (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31, Schnittmodell, Waffennummer 519985 (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31, Schnittmodell, Waffennummer 519985 (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (1.2 MB)

Karabiner 31, Schnittmodell, Waffennummer 519985
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (1.1 MB)

Karabiner 31, Schnittmodell, Waffennummer 519985
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (1 MB)

Karabiner 31, Schnittmodell, Waffennummer 519985
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (686 KB)

Karabiner 31, Schnittmodell, Waffennummer 519985
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (1.3 MB)

Karabiner 31, Schnittmodell, Waffennummer 519985
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)

Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11
Vollformat (3.8 MB)

Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11


Karabiner 31 Schnittmodell

Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11

Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11
Vollformat (3.5 MB)

Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11


Karabiner 31 Schnittmodell

Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11

Karabiner 31, Schnittmodell, oben (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31, Schnittmodell, links (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31, Schnittmodell, Waffennummer 519993. Schnitt den Abzugsmechanismus, Waffe gesichert. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31, Schnittmodell, Waffennummer 519993. Eingesetztes Magazin. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31, Schnittmodell, Waffennummer 519993. Schnitt Bereich hinter dem Patronenlagers sowie auf den Verschlusskopf. Verschluss geschlossen. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (283 KB)

Karabiner 31, Schnittmodell, oben
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (347 KB)

Karabiner 31, Schnittmodell, links
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (1.7 MB)

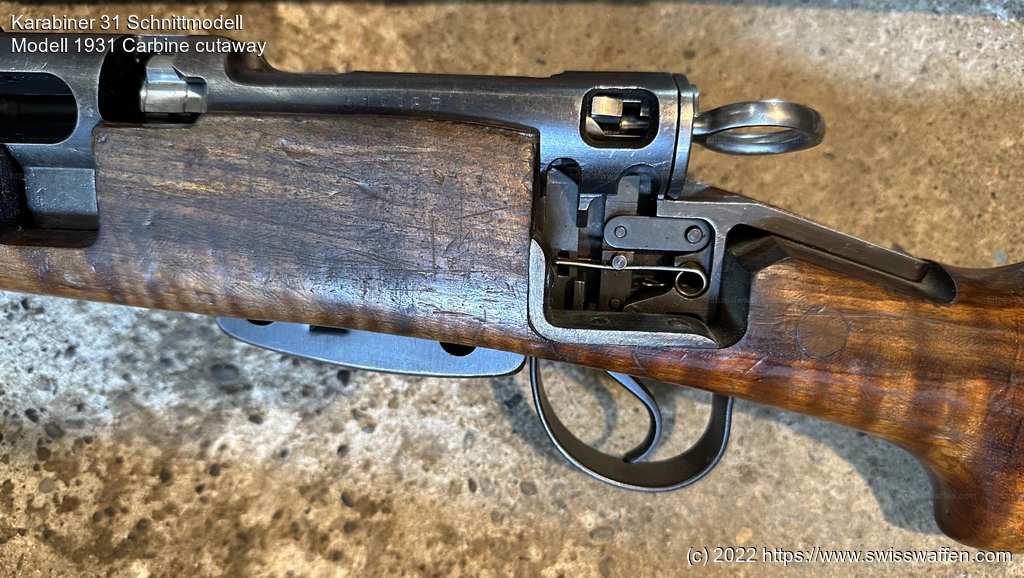

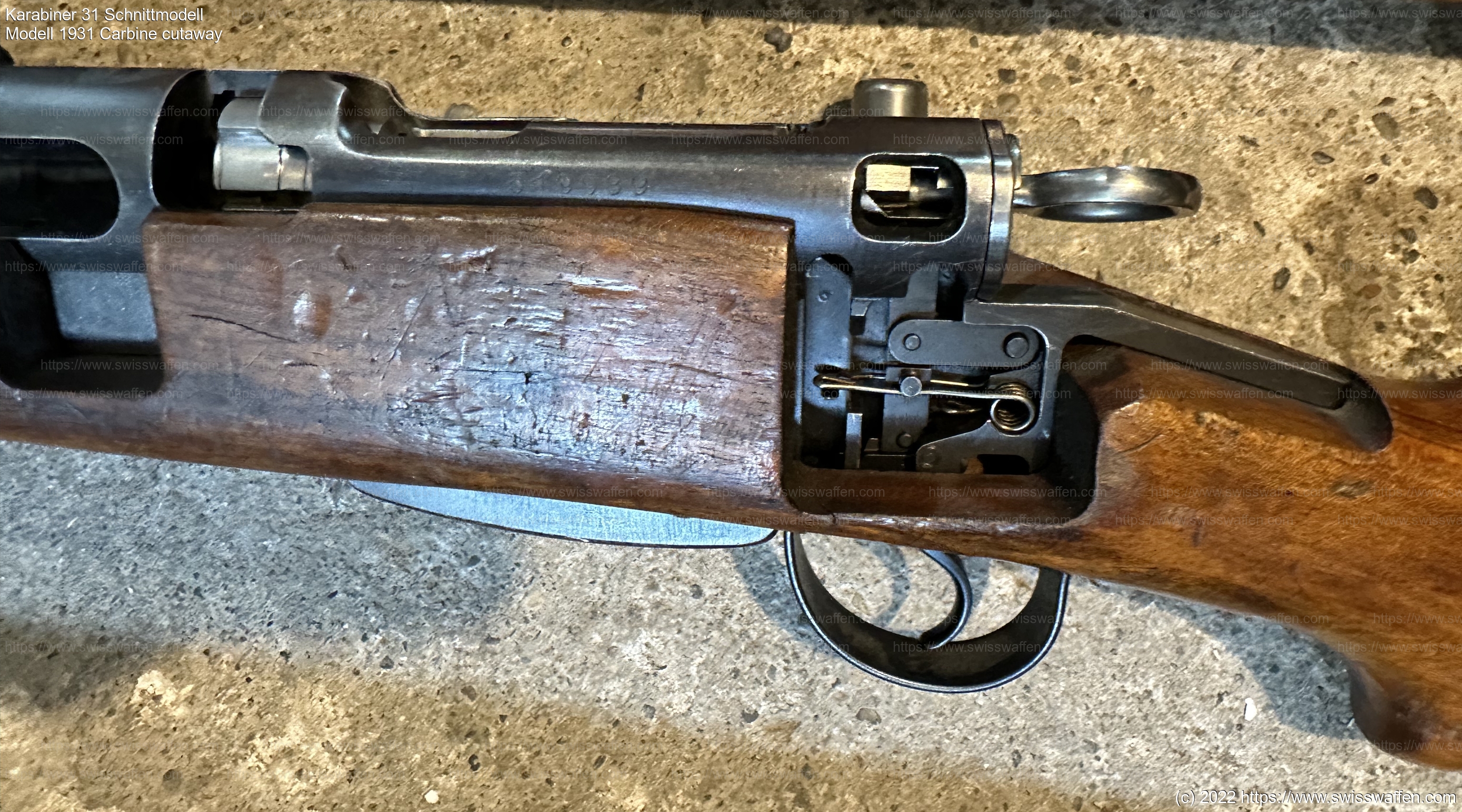

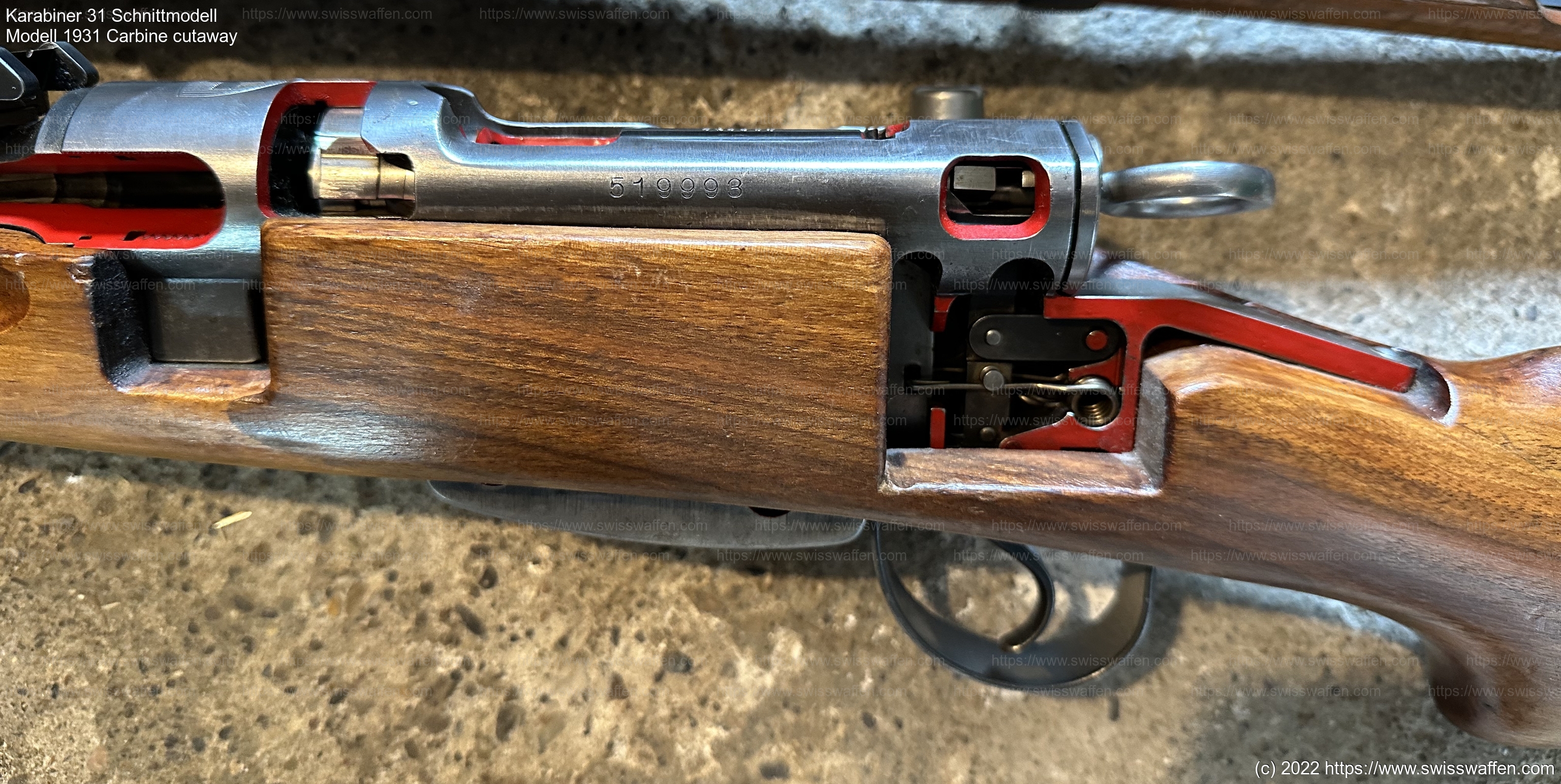

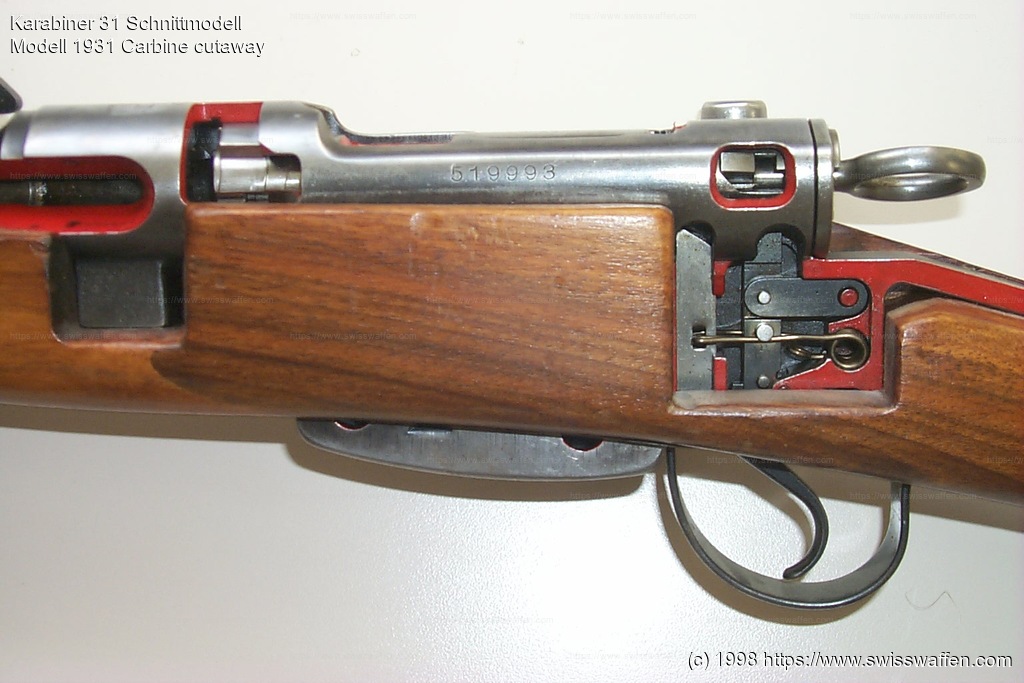

Karabiner 31, Schnittmodell, Waffennummer 519993. Schnitt den Abzugsmechanismus, Waffe gesichert.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (1.3 MB)

Karabiner 31, Schnittmodell, Waffennummer 519993. Eingesetztes Magazin.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (1.2 MB)

Karabiner 31, Schnittmodell, Waffennummer 519993. Schnitt Bereich hinter dem Patronenlagers sowie auf den Verschlusskopf. Verschluss geschlossen.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)

Karabiner 31, Schnittmodell, Waffennummer 519993. Schnitt ins Patronenlager. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31, Schnittmodell, Waffennummer 519993. Schnitt ins den hinteren Bereich des Systemgehäuses, Verschluss geschlossen, Waffe gesichert. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31, Schnittmodell, Waffennummer 519993. Ansicht von oben auf das Systemgehäuse. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31, Schnittmodell, Waffennummer 519993. Hinterer Bereich der Ladeöffnung, Blick auf den hintern Teil des Verschlusses. Verschluss geschlossen. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31, Schnittmodell, Waffennummer 519993. Ansicht von oben auf den vorderen Teil des Systemgehäuses, Verschluss geschlossen. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (1.5 MB)

Karabiner 31, Schnittmodell, Waffennummer 519993. Schnitt ins Patronenlager.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (950 KB)

Karabiner 31, Schnittmodell, Waffennummer 519993. Schnitt ins den hinteren Bereich des Systemgehäuses, Verschluss geschlossen, Waffe gesichert.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (909 KB)

Karabiner 31, Schnittmodell, Waffennummer 519993. Ansicht von oben auf das Systemgehäuse.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (1.4 MB)

Karabiner 31, Schnittmodell, Waffennummer 519993. Hinterer Bereich der Ladeöffnung, Blick auf den hintern Teil des Verschlusses. Verschluss geschlossen.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (1.7 MB)

Karabiner 31, Schnittmodell, Waffennummer 519993. Ansicht von oben auf den vorderen Teil des Systemgehäuses, Verschluss geschlossen.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)

Karabiner 31, Schnittmodell, Waffennummer 519993. Schnitt von rechts in den hinteren Bereich des Patronenlagers sowie auf den Verschlusskopf. Verschluss geschlossen. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31, Schnittmodell, Waffennummer 519993. Blick von rechts auf den vorderen Teil der Ladeöffnung, Verschluss geschlossen. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31, Schnittmodell, Waffennummer 519993. Schnitt ins Patronenlager, Verschluss geschlossen. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31, Schnittmodell, Waffennummer 519993. Schnitt durch den vorderen Teil des Laufs. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31, Schnittmodell, Waffennummer 519993. Ansicht von oben, Verschluss geöffnet, eine Manipulierpatrone GP11 (7,5 mm Man P 11) im Magazin. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (1.7 MB)

Karabiner 31, Schnittmodell, Waffennummer 519993. Schnitt von rechts in den hinteren Bereich des Patronenlagers sowie auf den Verschlusskopf. Verschluss geschlossen.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (1.5 MB)

Karabiner 31, Schnittmodell, Waffennummer 519993. Blick von rechts auf den vorderen Teil der Ladeöffnung, Verschluss geschlossen.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (1.8 MB)

Karabiner 31, Schnittmodell, Waffennummer 519993. Schnitt ins Patronenlager, Verschluss geschlossen.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (1 MB)

Karabiner 31, Schnittmodell, Waffennummer 519993. Schnitt durch den vorderen Teil des Laufs.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (1.1 MB)

Karabiner 31, Schnittmodell, Waffennummer 519993. Ansicht von oben, Verschluss geöffnet, eine Manipulierpatrone GP11 (7,5 mm Man P 11) im Magazin.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)

Karabiner 31, Schnittmodell, Waffennummer 519993. Verschluss, hinterer Teil. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31, Schnittmodell, Waffennummer 519993. Schnitt ins Patronenlager, ein Manipulierpatrone GP11 (7,5 mm Man P 11) geladen, Verschluss geschlossen, Waffe feuerbereit. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31, Schnittmodell, Waffennummer 519993. Schnitt ins den hinteren Bereich des Patronenlagers sowie auf den Verschlusskopf, Patrone geladen, Verschluss geschlossen, Waffe feuerbereit. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31, Schnittmodell, Waffennummer 519993. Schnitt den Abzugsmechanismus, Waffe gespannt und feuerbereit. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31, Schnittmodell, Waffennummer 519993. Magazin leer. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (1.2 MB)

Karabiner 31, Schnittmodell, Waffennummer 519993. Verschluss, hinterer Teil.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (1.5 MB)

Karabiner 31, Schnittmodell, Waffennummer 519993. Schnitt ins Patronenlager, ein Manipulierpatrone GP11 (7,5 mm Man P 11) geladen, Verschluss geschlossen, Waffe feuerbereit.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (1.1 MB)

Karabiner 31, Schnittmodell, Waffennummer 519993. Schnitt ins den hinteren Bereich des Patronenlagers sowie auf den Verschlusskopf, Patrone geladen, Verschluss geschlossen, Waffe feuerbereit.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (1.5 MB)

Karabiner 31, Schnittmodell, Waffennummer 519993. Schnitt den Abzugsmechanismus, Waffe gespannt und feuerbereit.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (1.6 MB)

Karabiner 31, Schnittmodell, Waffennummer 519993. Magazin leer.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)

Karabiner 31, Schnittmodell, Waffennummer 519993. Magazinboden mit Waffennummer. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31, Schnittmodell, Waffennummer 519993. Magazin geladen mit sechs Manipulierpatrone GP11 (7,5 mm Man P 11). (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31, Schnittmodell, Waffennummer 519993. Blick auf die rechte Seite, Verschluss geschlossen, Waffe feuerbereit. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31, Schnittmodell, Waffennummer 519993. Ansicht von rechts auf die Magazinarretierung. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31, Schnittmodell, Waffennummer 519993. Verschluss geöffnet. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (1.3 MB)

Karabiner 31, Schnittmodell, Waffennummer 519993. Magazinboden mit Waffennummer.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (1.8 MB)

Karabiner 31, Schnittmodell, Waffennummer 519993. Magazin geladen mit sechs Manipulierpatrone GP11 (7,5 mm Man P 11).
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (1.1 MB)

Karabiner 31, Schnittmodell, Waffennummer 519993. Blick auf die rechte Seite, Verschluss geschlossen, Waffe feuerbereit.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (2.2 MB)

Karabiner 31, Schnittmodell, Waffennummer 519993. Ansicht von rechts auf die Magazinarretierung.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (924 KB)

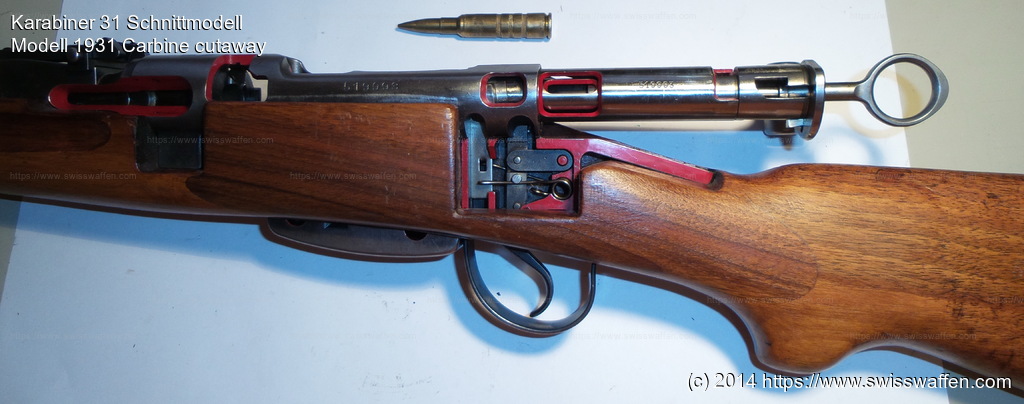

Karabiner 31, Schnittmodell, Waffennummer 519993. Verschluss geöffnet.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)

Karabiner 31, Schnittmodell, Waffennummer 519993. Verschluss geöffnet, Blick auf den vorderen Teil des Verschlusses mit Schlagbolzen. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31, Schnittmodell, Waffennummer 519993. Schnitt in den Bereich zwischen Magazin und Patronenlager, Verschluss geöffnet. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31, Schnittmodell, Waffennummer 519993. Schnitt ins den hinteren Bereich des Systemgehäuses, Verschluss offen. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31, Schnittmodell, Waffennummer 519993. Blick auf die Waffennummer des Verschlusses, Verschluss geöffnet. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31, Schnittmodell, Waffennummer 519993. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (1.2 MB)

Karabiner 31, Schnittmodell, Waffennummer 519993. Verschluss geöffnet, Blick auf den vorderen Teil des Verschlusses mit Schlagbolzen.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (2.1 MB)

Karabiner 31, Schnittmodell, Waffennummer 519993. Schnitt in den Bereich zwischen Magazin und Patronenlager, Verschluss geöffnet.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (1.1 MB)

Karabiner 31, Schnittmodell, Waffennummer 519993. Schnitt ins den hinteren Bereich des Systemgehäuses, Verschluss offen.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (1.1 MB)

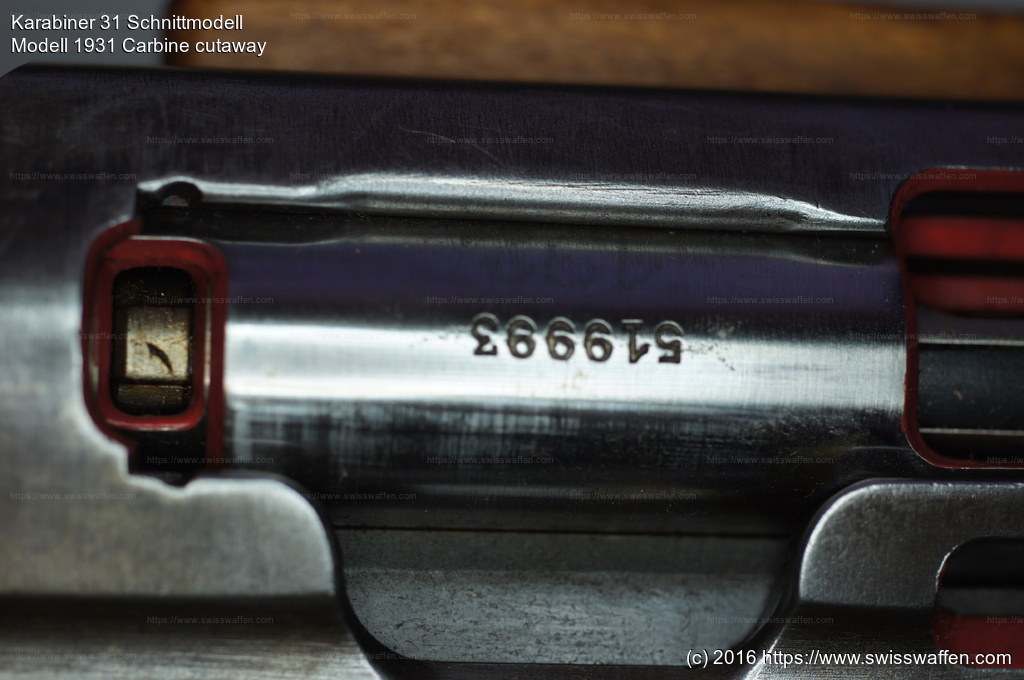

Karabiner 31, Schnittmodell, Waffennummer 519993. Blick auf die Waffennummer des Verschlusses, Verschluss geöffnet.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (1.3 MB)

Karabiner 31, Schnittmodell, Waffennummer 519993.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)

Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11 Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11
Vollformat (1.4 MB)

Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11
Vollformat (3.3 MB)

Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11


Karabiner 31 Schnittmodell

Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11

Karabiner 31, Schnittmodell, Waffennummer 519997. Ansicht von der Seite auf das Systemgehäuse. Bei dieser Waffe wurde der Schaft im Zeughaus ersetzt, der Abzugsmechanismus ist nicht ersichtlich. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31, Schnittmodell, Waffennummer 519997. Ansicht von oben auf das Systemgehäuse. Bei dieser Waffe wurde der Schaft im Zeughaus ersetzt. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner 31, Schnittmodell, Waffennummer 519997. (Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11) Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11
Vollformat (973 KB)

Karabiner 31, Schnittmodell, Waffennummer 519997. Ansicht von der Seite auf das Systemgehäuse. Bei dieser Waffe wurde der Schaft im Zeughaus ersetzt, der Abzugsmechanismus ist nicht ersichtlich.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (883 KB)

Karabiner 31, Schnittmodell, Waffennummer 519997. Ansicht von oben auf das Systemgehäuse. Bei dieser Waffe wurde der Schaft im Zeughaus ersetzt.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (1.3 MB)

Karabiner 31, Schnittmodell, Waffennummer 519997.
(Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11)
Vollformat (3.4 MB)

Karabiner Mod. 31, Schnittmodell, Gewehr Repetierer, Schnittmodell, Waffenfabrik Bern (W+F), Schweiz, 7.5x55 GP11


Karabiner 31 Schnittmodell

Zwei verschieden gefärbte offizielle Schnittmodelle (oben Nr. 519997, unten 519993). Zwei verschieden gefärbte offizielle Schnittmodelle (oben Nr. 519997, unten 519993). Karabiner 31 Schnittmodell Karabiner 31 Schnittmodell Karabiner 31 Schnittmodell
Vollformat (1.4 MB)

Zwei verschieden gefärbte offizielle Schnittmodelle (oben Nr. 519997, unten 519993).
Vollformat (1.3 MB)

Zwei verschieden gefärbte offizielle Schnittmodelle (oben Nr. 519997, unten 519993).
Vollformat (1.5 MB)

Karabiner 31 Schnittmodell
Vollformat (1.5 MB)

Karabiner 31 Schnittmodell
Vollformat (820 KB)

Karabiner 31 Schnittmodell

Karabiner 31 Schnittmodell Karabiner 31 Schnittmodell Karabiner 31 Schnittmodell
Vollformat (5.6 MB)

Karabiner 31 Schnittmodell
Vollformat (5.7 MB)

Karabiner 31 Schnittmodell
Vollformat (3.2 MB)

Karabiner 31 Schnittmodell





Herstellungsdaten (Top):

  Waffennummern
JahrAnzahlVonBis Bemerkung
 30 519970 519999 Offizielle Armee-Schnittmodelle für Instruktionszwecke.



Nummernbereiche (Top):

Waffennummern
VonBis Bemerkung
519901 519999 Schnittmodelle für Instruktionszwecke. Numerierung ab 519999 rückwärts laufend, letzte Nummer 519970, total 30 Stück hergestellt.

swisswaffen-blog
